Габаритный чертёж мотора АМ-38 : Вложение 62837 Вложение 73172
Вид для печати
Габаритный чертёж мотора АМ-38 : Вложение 62837 Вложение 73172
Габаритный чертёж моторов М-105 : Вложение 73174
мотор М-105ПА : Вложение 62838 Вложение 62839 Вложение 62840

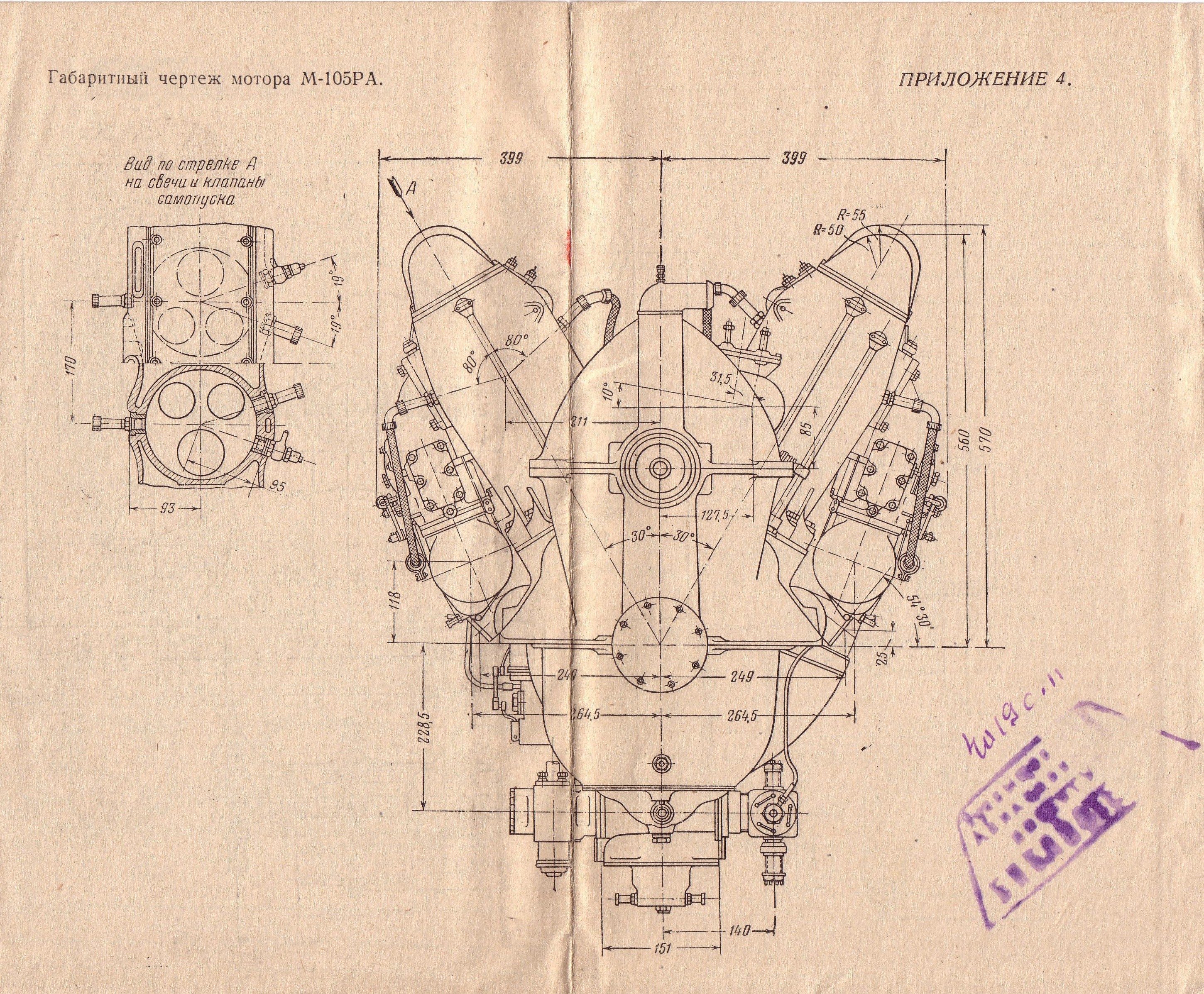

мотор М-105РА : Вложение 62841 Вложение 62842 Вложение 62843
Габаритный чертёж мотора ВК-107А : Вложение 62844 Вложение 62845 Вложение 62846 Вложение 73171
Авиационные моторы ВК-107А и ВК-108. ОБОРОНГИЗ, 1946г. : https://yadi.sk/d/Cc0bpAlO3K8HHm
Чертёж мотора "ЦИКЛОН" (Wright Cyclone) из книги Вложение 63415 : с карбюратором Стромберг Вложение 63413, с карбюратором Солекс Вложение 63414
"В 1933 г. был подписан договор о технической помощи и сотрудничестве с фирмой Wright, у которой куплена лицензия на мотор Cyclone R-1820F-3."
В СССР он получил обозначение М-25 (ставился на И-16) и производился в Перми.
Схема габаритных размеров мотора BMW-132 : Вложение 65334 Вложение 65335
Скан книги "МОТОР БМВ-132." НИИ ГВФ, Москва, 1944. : https://yadi.sk/d/Px0Rdwbw3Gvjhu

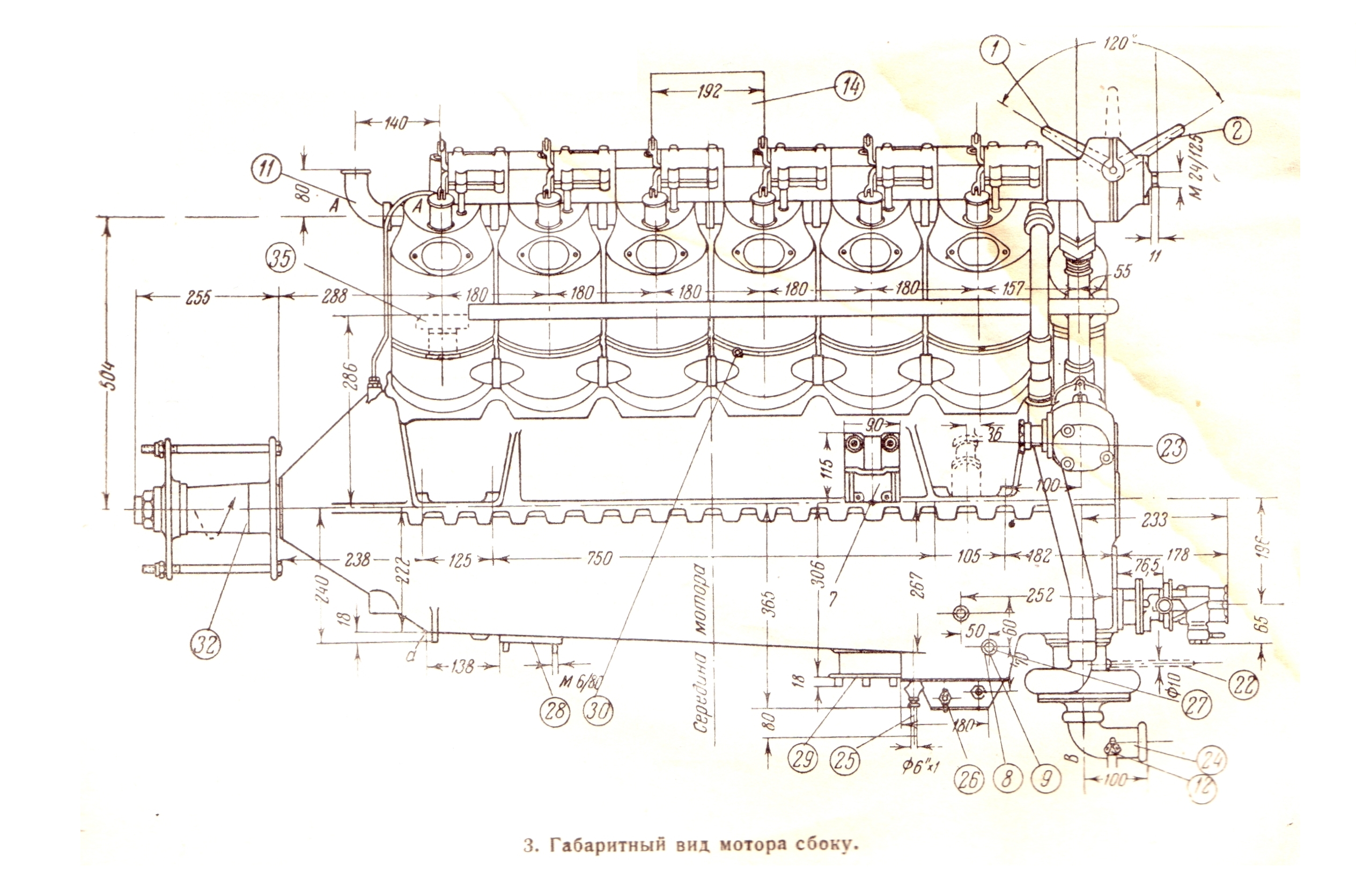

Схема габаритных размеров мотора М-17Ф : Вложение 65336 Вложение 65337 Вложение 65338 Вложение 65339

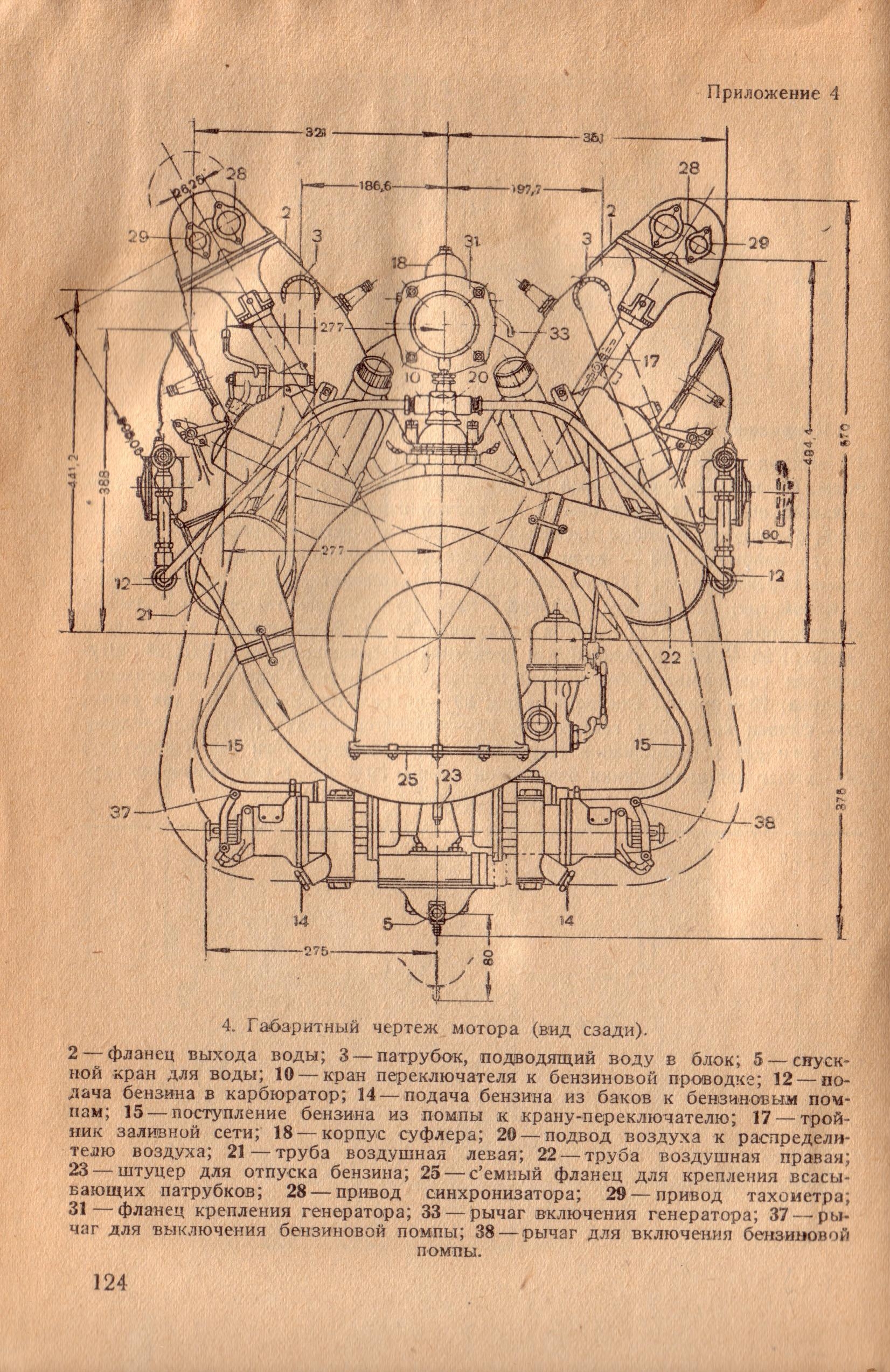

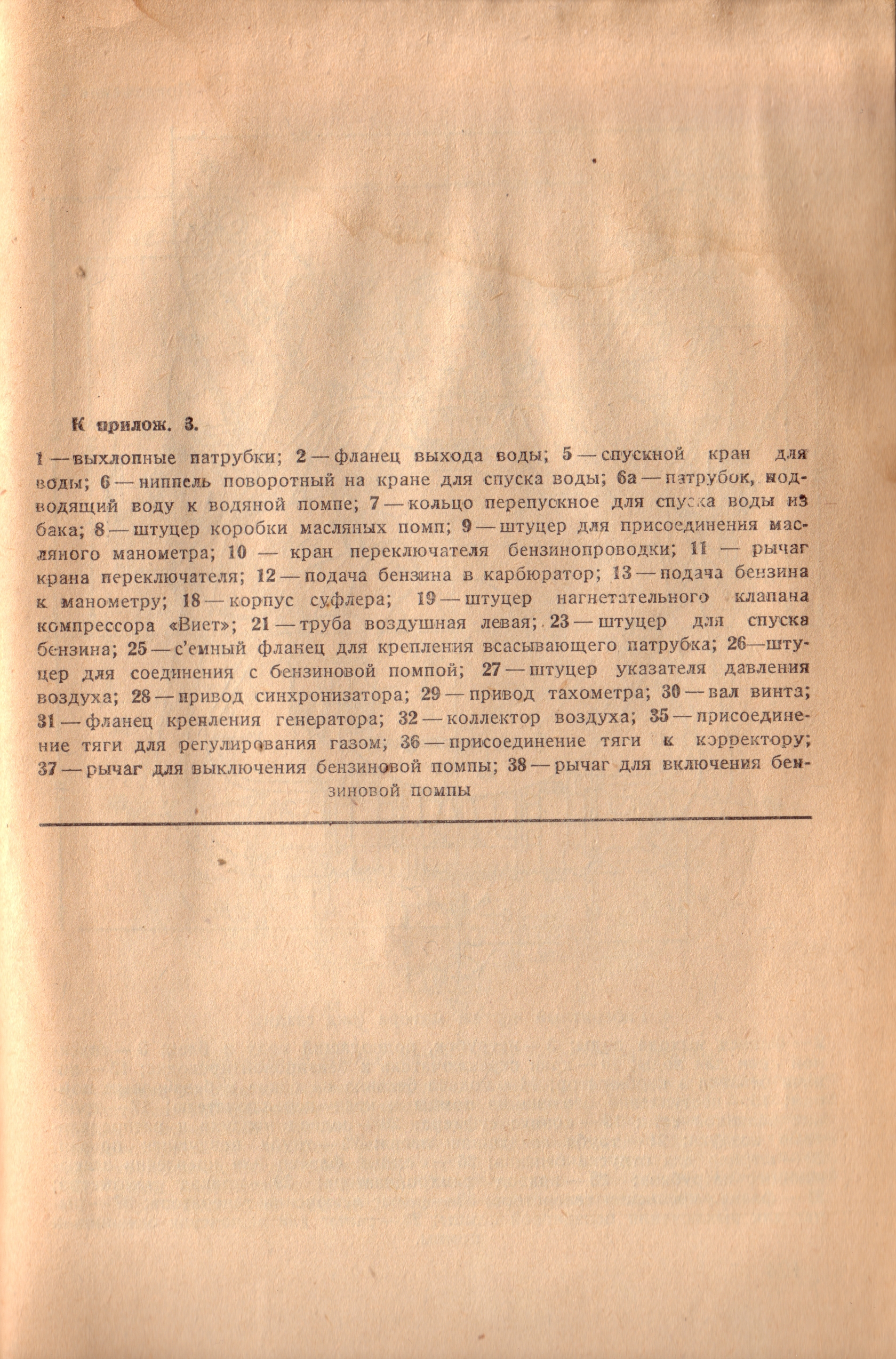

Схема габаритных размеров мотора М-100 : Вложение 65340 Вложение 65341 Вложение 65344 Вложение 65342 Вложение 65343
Вложение 65384
Управление Allison-v-1710-F-3-R-Engine на P-40 :
http://www.qattara.it/Kittyhawk_file...3-R-Engine.pdf
Мануал на P-40 :
http://www.qattara.it/Kittyhawk_files/p40pilot.pdf
Источник :
Qattara - Daniele Moretto

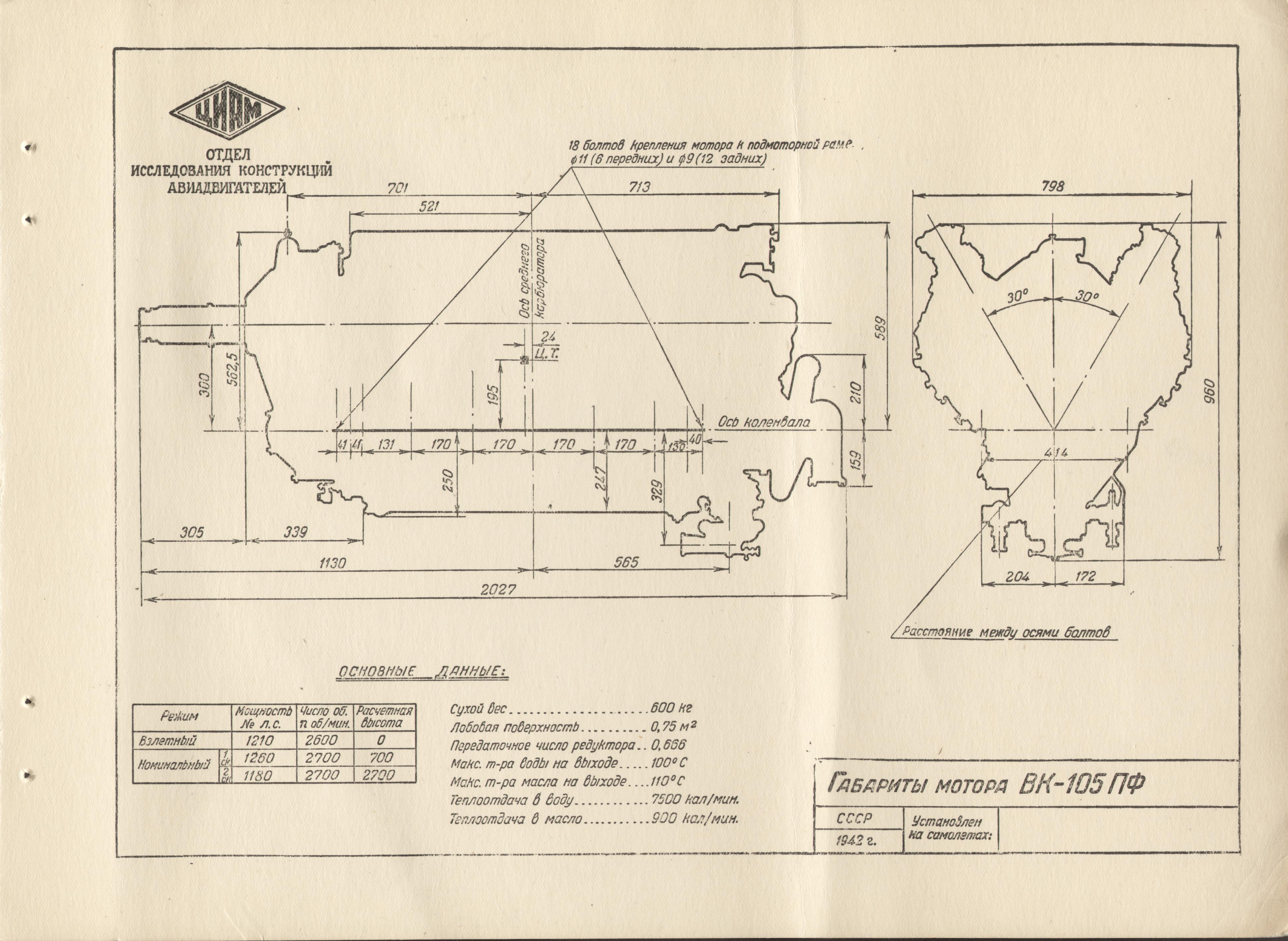

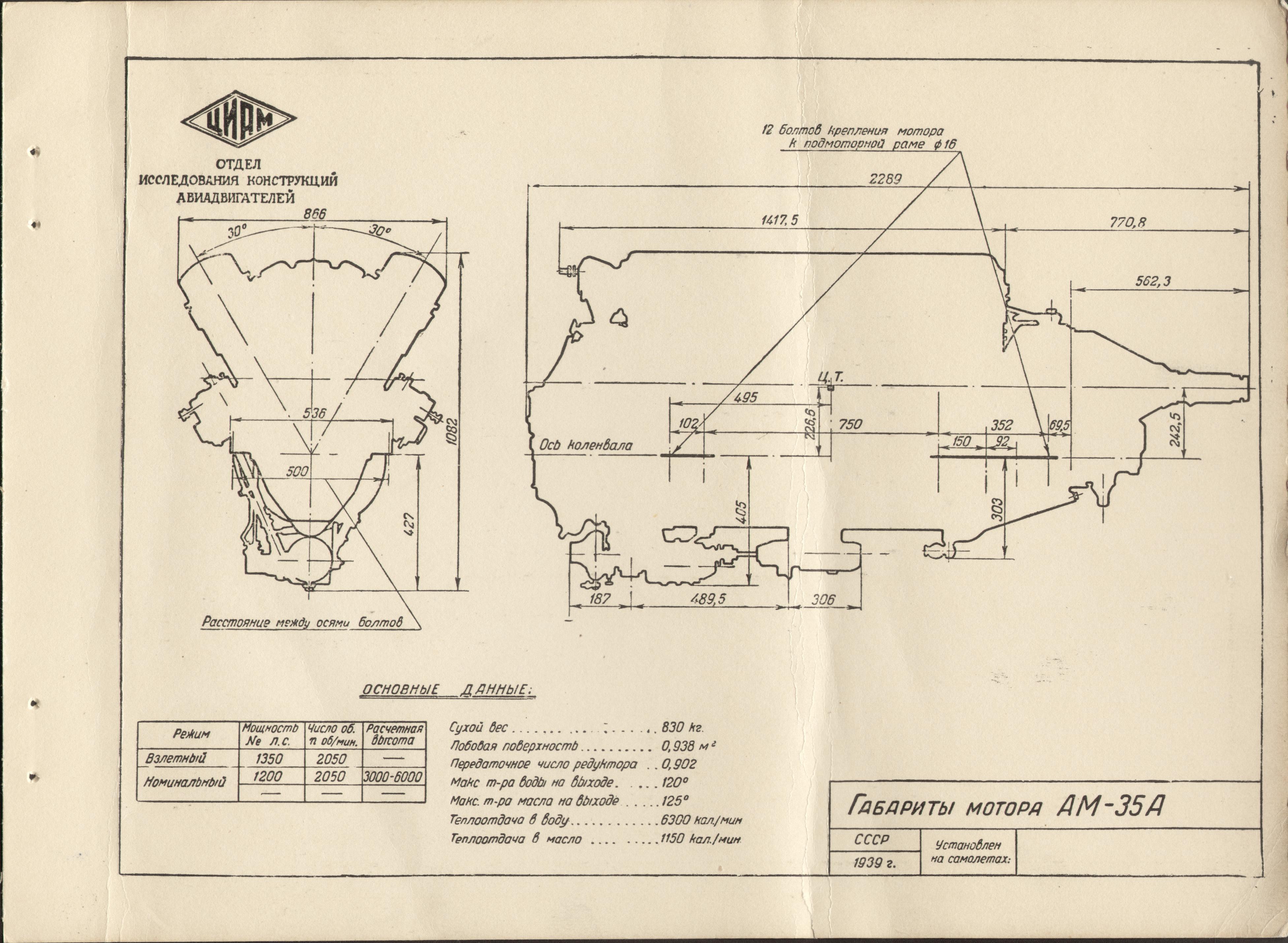

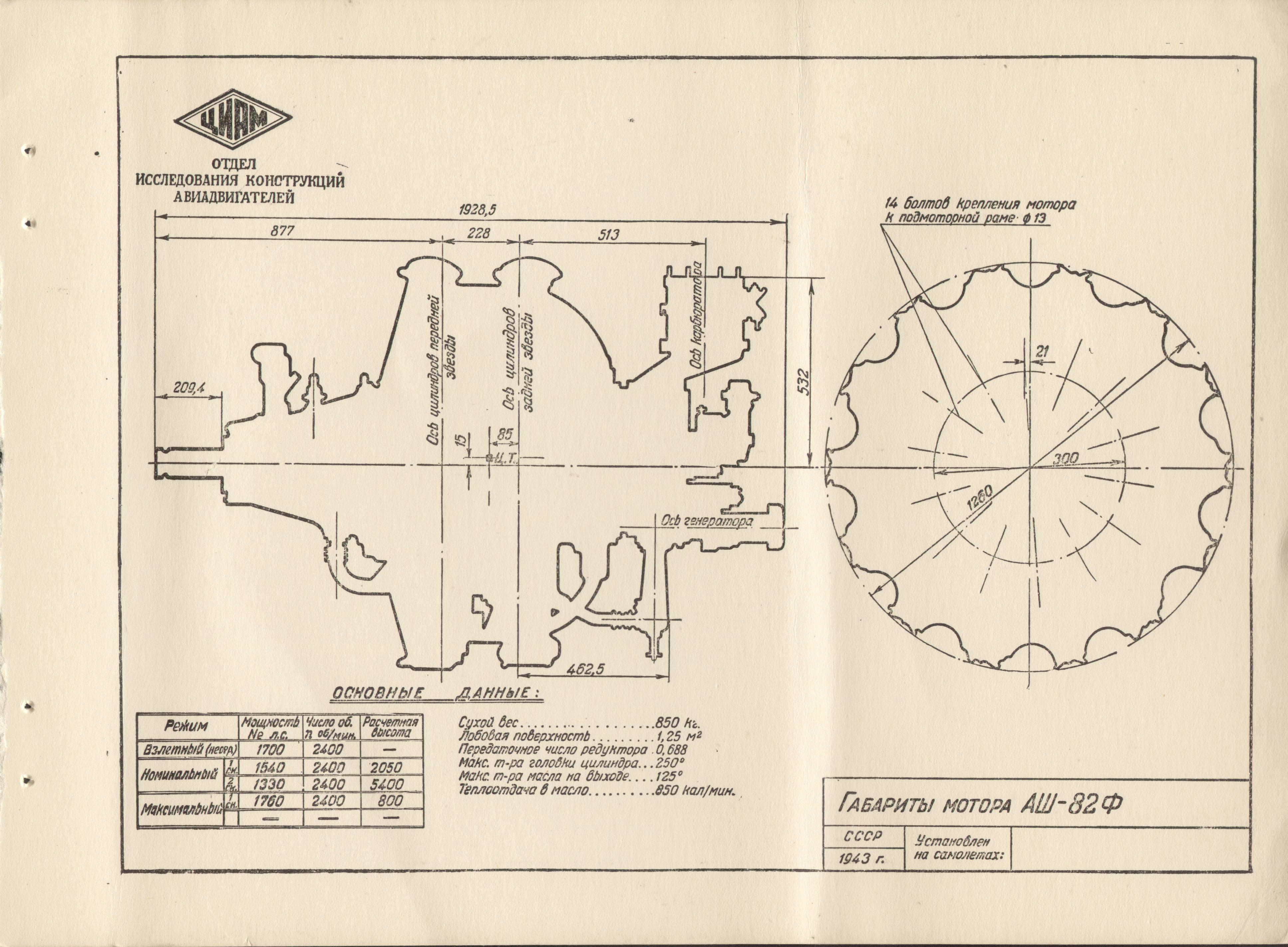

"Альбом габаритов АВИАМОТОРОВ",ЦИАМ, 1944г.
Вложение 65752 Вложение 65753 Вложение 65754 Вложение 65755 Вложение 65756 Вложение 65757 Вложение 65758 Вложение 65759 Вложение 65760 Вложение 65761 Вложение 65762 Вложение 65763 Вложение 65764 Вложение 65765 Вложение 65766 Вложение 65767 Вложение 65768 Вложение 65769
Схема (разрез) мотора BMW 801 : Вложение 68046
Габаритный чертёж мотора М-11 : Вложение 69290
Книга "Авиационный мотор М-11", 1941 г. тут : https://yadi.sk/d/XdaYeWeQ7ZULz
Продольный разрез двигателя РД-10 (Jumo-004) Вложение 73702
Продольный разрез двигателя РД-20 (BMW-003) Вложение 73703
Прошу прощения, а полностью отсканированная книга есть?Цитата:
Сообщение от ПСП
Есть. Выложил выше.Цитата:
Сообщение от Segment
Спасибо огромное!Цитата:
Сообщение от ПСП
