Тема: Контейнер Д на МиГ-21Р

  1. #1
    Старожил Форумчанин
    Регистрация
    10.01.2007
    Адрес
    Харьков
    Сообщений
    182

    По умолчанию Контейнер Д на МиГ-21Р

    братцы, помогите!
    нужно построить 1/32 с нуля контейнер ККР1 на МиГ-21Р 263 ОРАЭ. снимок известный.
    стал собирать инфу и не могу понять, у контейнера Д было:
    1.снаружи шторки на окнах?
    2.АСО на контейнере?

    на пульте в кабине управление АСО есть, но, возможно, это на контейнер Р?
    насколько контейнер схож на таковой на Су17? (фото)1004-1.jpg
    Большой.

  2. #2
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Надеюсь хоть немного поможет!


  3. #3
    Старожил Форумчанин
    Регистрация
    10.01.2007
    Адрес
    Харьков
    Сообщений
    182

    По умолчанию

    большое спасибо!
    вопрос и схожести с ККР Су-17 остается пока.
    Большой.

  4. #4
    Super Moderator Ветеран Аватар для An-Z
    Регистрация
    16.10.2005
    Адрес
    Лосиный остров
    Сообщений
    2,975
    Записей в дневнике
    28

    По умолчанию

    Видел в сети мультимедийное приложение по МиГ-21 к польскому журналу, Альтаир , вроде бы.. там были фотографии всех разведконтейнеров. Поищите..
    Чисто визуально ККР на Су-17 больше..

  5. #5
    Старожил Форумчанин Аватар для babcia131
    Регистрация
    03.11.2011
    Сообщений
    286

    По умолчанию

    Modelarstwo Plastikowe • Zaloguj

    Может быть, эти фотографии тоже помогут

  6. #6
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Цитата Сообщение от babcia131 Посмотреть сообщение
    Modelarstwo Plastikowe • Zaloguj

    Может быть, эти фотографии тоже помогут
    А где сами фотографии?

    .jpg

  7. #7
    Старожил Форумчанин
    Регистрация
    10.01.2007
    Адрес
    Харьков
    Сообщений
    182

    По умолчанию

    гляну вечерком, спасибо!
    по прежнему мучает вопрос. Написано, что шторки закрывают стекла. по снимку, где вынимают фотик, похоже, что таки да (если это не имитационная учебка какая-нить). у кого есть фотка полетного? как оно, в итоге? и , опять же, все закрываются или только переднее, как самое грязе-камне опасное направление? вот, только у Гордона нашел в книге.mikoyan-mig-21-141.jpg
    предположу что, конечно, все. но все же.
    Большой.

  8. #8
    Старожил Форумчанин Аватар для babcia131
    Регистрация
    03.11.2011
    Сообщений
    286

    По умолчанию

    Цитата Сообщение от RA3DCS Посмотреть сообщение
    А где сами фотографии?

    Нажмите на изображение для увеличения.

Название:	Безымянный.JPG
Просмотров:	937
Размер:	116.6 Кб
ID:	37872
    http://www.modelwork.pl/viewtopic.ph...055&start=2370

    Modelarstwo Plastikowe • Zaloguj

    Александр, извините, странно для меня, потому что он открывает. Небольшая проблема, - сказал советский техник
    арантийного обслуживания , когда вытащил c топливной магистрали-большой сухой лягушкe.Он посмотрел и сказал:
    "om лягушкa"
    Но, как и когда она прыгала там, черт его знает.То же самое с этой ошибкой. "om ошибка"

    первая ссылка
    Последний раз редактировалось babcia131; 12.04.2012 в 00:06.

  9. #9
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Цитата Сообщение от babcia131 Посмотреть сообщение
    первая ссылка
    Юрек, тоже самое. Не работает!

  10. #10
    Старожил Форумчанин Аватар для babcia131
    Регистрация
    03.11.2011
    Сообщений
    286

    По умолчанию

    А теперь ?
    Вставляет 3 раза одно и то же, я открываю каждую ссылку. черт его знает ?
    Я постараюсь, чтобы попросить администратора MODELWORKU
    Я сделаю все по-другому. Вставка фотографий непосредственно с ImageShack
    Что-то, вероятно, пошло не так в форуме










    На другой фотографии можно увидеть шторы фотокамер


    Uploaded with ImageShack.us
    Последний раз редактировалось babcia131; 12.04.2012 в 16:20.

  11. #11
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Цитата Сообщение от babcia131 Посмотреть сообщение
    А теперь ?
    Теперь лучше! Спасибо!
    Юрек, тебе не попадалось описание отличий конструкции фюзеляжа МиГ-21Р, ведь при подвешенном контейнере, должен быть доступ к отсеку двигателя.

  12. #12
    Старожил Форумчанин
    Регистрация
    10.01.2007
    Адрес
    Харьков
    Сообщений
    182

    По умолчанию

    я вчера зарегился на сайте, но оно все равно та ж фигня.
    но все равно - большое спасибо коллеге babcia131! так понимаю, он из Польши, ник больно похож. я с Западной Украины, так что это слово очччень знакомо - бабушка......
    Большой.

  13. #13
    Старожил Форумчанин Аватар для babcia131
    Регистрация
    03.11.2011
    Сообщений
    286

    По умолчанию

    Цитата Сообщение от RA3DCS Посмотреть сообщение
    Теперь лучше! Спасибо!
    Юрек, тебе не попадалось описание отличий конструкции фюзеляжа МиГ-21Р, ведь при подвешенном контейнере, должен быть доступ к отсеку двигателя.
    Радек, я бросаю на общее описание события самолета 94PA изменения по отношению к 94A
    Мне кажется, что контейнер не мешает b открытии двигателя люка.
    Задняя часть профилирования.Но я все еще ищем технологию выполнения работать .[Я попрошу своих коллег, которые работали на 21R ] Но технологии посмотреть


    Если что-то изменилось, так что краткий обзор


    Mинуту назад я получил сообщение ,что , рассмотреть двигатель и открутить люки двигателя-было покидать контейнер.

    Радек, к черту, но это логично -контейнер примыкает к заднем тормоз аэродинамическ.
    Задний тормоз помешал нормальному открытию люков-и поэтому былo покинуть контейнер.
    Но с левой стороны,был дополнительный " люк на люкe. "
    "Нормальный 21"


    Uploaded with ImageShack.us
    "люк 21P"


    Uploaded with ImageShack.us
    И то, что было под люкoм[Нормальный 21]


    Uploaded with ImageShack.us
    Гидравлический насос, топливный клапан слива и обслуживания
    С правой стороны выглядели нормально


    Uploaded with ImageShack.us
    Последний раз редактировалось babcia131; 12.04.2012 в 20:53.

  14. #14
    Новичок Форумчанин
    Регистрация
    30.04.2012
    Сообщений
    18

    По умолчанию

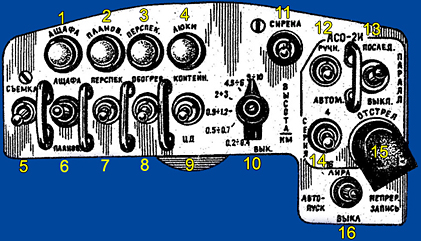

    Можете ли Вы мне помочь определить различные элементы управления контейнером «Д» на МиГ-21Р?

    Вот моя интерпретация. Так ли это и могли ли Вы добавить что-нибудь к этому?



    1. Индикатор состояния фотоаппарата АЩАФА-5М
    2. Индикатор состояния плановой съемки (фотоаппарат АЩАФА-5М)
    3. Индикатор состояния перспективной съемки (фотоаппарат А-39)
    4. Индикатор состояния люки - открыты
    5. Съёмка с выбранными фотоаппаратами
    6. Выбор АЩАФА-5М для плановой съемки
    7. Перспективная съемка - А-39 выбраны
    8. Обогрев фотоаппарата
    9. Выбор или контейнера или бортового РЛС
    10. Выбор высоты (в километрах)
    11. Сирена: включение / выключение
    12. АСО-2И: ручной / автоматический
    13. ASO-2И: последовательно / параллельно / отключенно
    14. ASO-2И: отстрел 4 патрона / отстрел 16 патронов
    15. Ручной сброс патронов
    16. Лира магнитофон: автопуск / выключение / непрерывная запись

    Кроме того, я не понимаю что означает "автоматический" (переключатель № 12). Как работает АСО-2И в автоматическом режиме?

    Мне также интересно узнать если система АСО-2И установлена внутри контейнера на МиГ-21Р стреляла или инфракрасные патроны или противорадиолокационные патроны, или те и другие одновременно?
    Последний раз редактировалось hugom; 29.04.2013 в 23:22.
    babcia131 and lindr like this.

  15. #15
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Цитата Сообщение от hugom Посмотреть сообщение
    Кроме того, я не понимаю что означает "автоматический" (переключатель № 12). Как работает АСО-2И в автоматическом режиме?

    Мне также интересно узнать если система АСО-2И установлена внутри контейнера на МиГ-21Р стреляла или инфракрасные патроны или противорадиолокационные патроны, или те и другие одновременно?
    Автомат АСО-2И может работать как в ручном режиме отстрела, как и в автоматическом – по сигналам самолетного приемника оповещения СПО-3. В обоих режимах он позволяет производить отстрел патронов как при последовательной, так и при параллельной работе балок (одновременно из обоих кассет).
    Отстрел патронов происходит вниз сериями по 4 или 16 шт. из каждой балки с интервалом между отстрелами отдельных патронов 0,3 или 1 сек. Выбор интервала «1 сек. – 0,3 сек» осуществляется с помощью переключателя расположенного на балках автомата.
    При полной зарядке кассет автомата АСО-2И (64 патрона) и последовательном включении балок можно произвести отстрел 16 серий по 4 патрона или 4 серии по 16 патронов, при параллельном включении балок – 8 серий по 8 патронов или 2 серии по 32 патрона.
    lindr likes this.

  16. #16
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Цитата Сообщение от hugom Посмотреть сообщение
    15. Аварийный сброс контейнера
    15 - Отстрел патронов.

  17. #17
    CRC
    CRC вне форума
    Старожил Форумчанин
    Регистрация
    01.09.2012
    Адрес
    OKC 113,450
    Сообщений
    288

    По умолчанию

    Цитата Сообщение от hugom Посмотреть сообщение

    9. Контейнер / ЦД |не знаю что значит ЦД. Помогите, пож.|
    Работа контейнерa D или R вместе с РЛС РП-21 было невозможно. Следовательно, пилот выбрал, какое устройство вам нужно работать в то время
    RA3DCS likes this.

  18. #18
    Новичок Форумчанин
    Регистрация
    30.04.2012
    Сообщений
    18

    По умолчанию

    Спасибо большое за ответы размещены до сих пор.

    Цитата Сообщение от RA3DCS Посмотреть сообщение
    15 - Отстрел патронов.
    Я не понимаю, почему было такой возможности.

    Я полагаю, что если АСО-2И может автоматически контролируется SPO-3, исползованы были бы исключительно патроны с электромагнитными (дипольными) отражателями.
    Были ли на МиГ-21R какие-либо меры защиты от ракет с ИК головками?

  19. #19
    Старожил Ветеран
    Регистрация
    07.06.2009
    Сообщений
    2,468

    По умолчанию

    Были ли на МиГ-21R какие-либо меры защиты от ракет с ИК головками?
    Были инфракрасные помеховые патроны ИПП-26
    Миниатюры Миниатюры ipp-26_1.jpg   ipp-26.jpg

  20. #20
    CRC
    CRC вне форума
    Старожил Форумчанин
    Регистрация
    01.09.2012
    Адрес
    OKC 113,450
    Сообщений
    288

    По умолчанию

    Это всего лишь рекомендации с начала 80-х годов ....может быть запросы в долине Бекаа

    Имеются ли картриджи типа PRL для Gsz-6-30 самолетов МиГ-27 ?
    Последний раз редактировалось CRC; 17.04.2013 в 20:14.
