Вы имеете больше изображений кабины ?:confused:
Вид для печати
Вы имеете больше изображений кабины ?:confused:
Фотография не из моего архива:
https://picasaweb.google.com/lh/view...97271723561282
Сейф возили с собой? :biggrin:
Это " то ", что интересно :confused: ?
Ну ручку я там вижу, нечто похожее на современный электронный кодовый замок тоже :wink::tongue: А если серьёзно. У кого-то есть предположения что за железо установлено вместо индикатора ЦД? Пульт управления-то не исчез.
NVA МиГ-21 М с 2x ПТБ-490 и ПТБ-800, МиГ-21 МФ с редкостью конфигурации оружия RS-2US плюс R-13MВложение 50365Вложение 50366
Александр, ты шутишь?
Есть вопрос по МиГ-21М тип 88: кто-нибудь может точно указать какая там была РЛС?
Часть источников пишут: версия РП-22, мне тут просто подумалось, RA3DCS спрашивал про Алмаз-23М
Алмаз-23 - МиГ-23МС 1973-1977
Алмаз-23Б - МиГ-21бис 1977-1986
Алмаз-23М - МиГ-21М (тип 88) ???? 1973-1981
P.S. Интересный момент было выпущено 2 прототипа Тип-88 с Р-13-300 С1533 и с Р-11Ф2С-300 C1531, выбрали Р-11Ф2С-300 т.к он производился в Индии по лицензии.
Но тогда Алмаз-23М это и есть его РЛС, однозначно :rolleyes: надо кабину типа 88 поискать. пульт над ЭЛТ все покажет.
Господа, вопрос по теме СМ/МФ.
занят постройкой МиГов-21-хСМ\МФ, и приплыла ко мне декаль польского производства, где приведен вариант окраски ВВС СССР, БН 34 красный, датировка-1980-й год, Афганистан, пилот Родогулин Л.А. если можно, подскажите, мог ли камуфляж трехцветный располагаться и на НИЖНИХ поверхностях?
ВОТ СХЕМКА ИЗ ИНСТРУКЦИИ ПО НАНЕСЕНИЮ ДЕКАЛЕЙ:
http://images.auctionhelper.com/imag...tech72070C.jpg
Ищу материалов о возможности использования ракет РС-2УC для поражения наземных целей.
Я где-то читал, что это была такая возможность.
Возможно кто-то имеет соответствующий фрагмент из инструкции оружия MiG-21 ? :smile:
Я надеюсь, что Kоллеги помогут.
Впервые слышу об использовании этих ракет по наземным целям...
"Ракета К-51 - РС-2УС. Комплекс перехватывал цели со скоростями 800-1600 км/час на высотах от 5 до 20 км. Радиолокатор обеспечивал обнаружение цели с параметрами Ил-28 на дальности 17 км, захват на сопровождение - на дальности 8-10 км. Пуск ракет производился с дистанции 2-6 км. Вероятность поражения цели на высоте 10-12 км залпом четырех ракет определялась величиной 0,8-0,9, а на высотах, близких к максимальной - 0,7-0,8...." http://www.airwar.ru/weapon/avv/k51.html
Су-9 использовали их по земле опытным порядком и методика была разработана, писали об этом многократно, а вот на МиГ-21 о подобном не слышал.Цитата:
Впервые слышу об использовании этих ракет по наземным целям...
Во всех инструкциях и методиках о применении РС-2-УС по НЦ на МиГ-21 говорится.
Я сердечно приветствую:wink:
Только я не имеют доступа к инструкции относительно РС-2-УС .:frown:
Привет Юрек!
А что конкретно тебя интересует, может быть смогу чем-то помочь?:smile: О реальных пусках у нас не слышал, но было соответствующее упражнение в КБП. Манёвр для атаки как с Х-66 (боевой), так и РС-2-УС (в учебных целях) строился идентично. Разница была в условиях пуска (скорости и дальности).
МиГ-21МФ №71 синий (96011804) находится в СГАУ (КуАИ) г.Самара. Из фотоархива Сергея Пахотина : Вложение 55045 Вложение 55046
Вложение 55047 Вложение 55048 Вложение 55049 Вложение 55050 Вложение 55051 Вложение 55239 Вложение 55052 Вложение 55053 Вложение 55054
Самолёт принадлежал 2 аэ 116 ЦБП (а/д Приволжский), затем (предположительно) через а/д Бобровка (4884 БРАТ) попал в Самару.

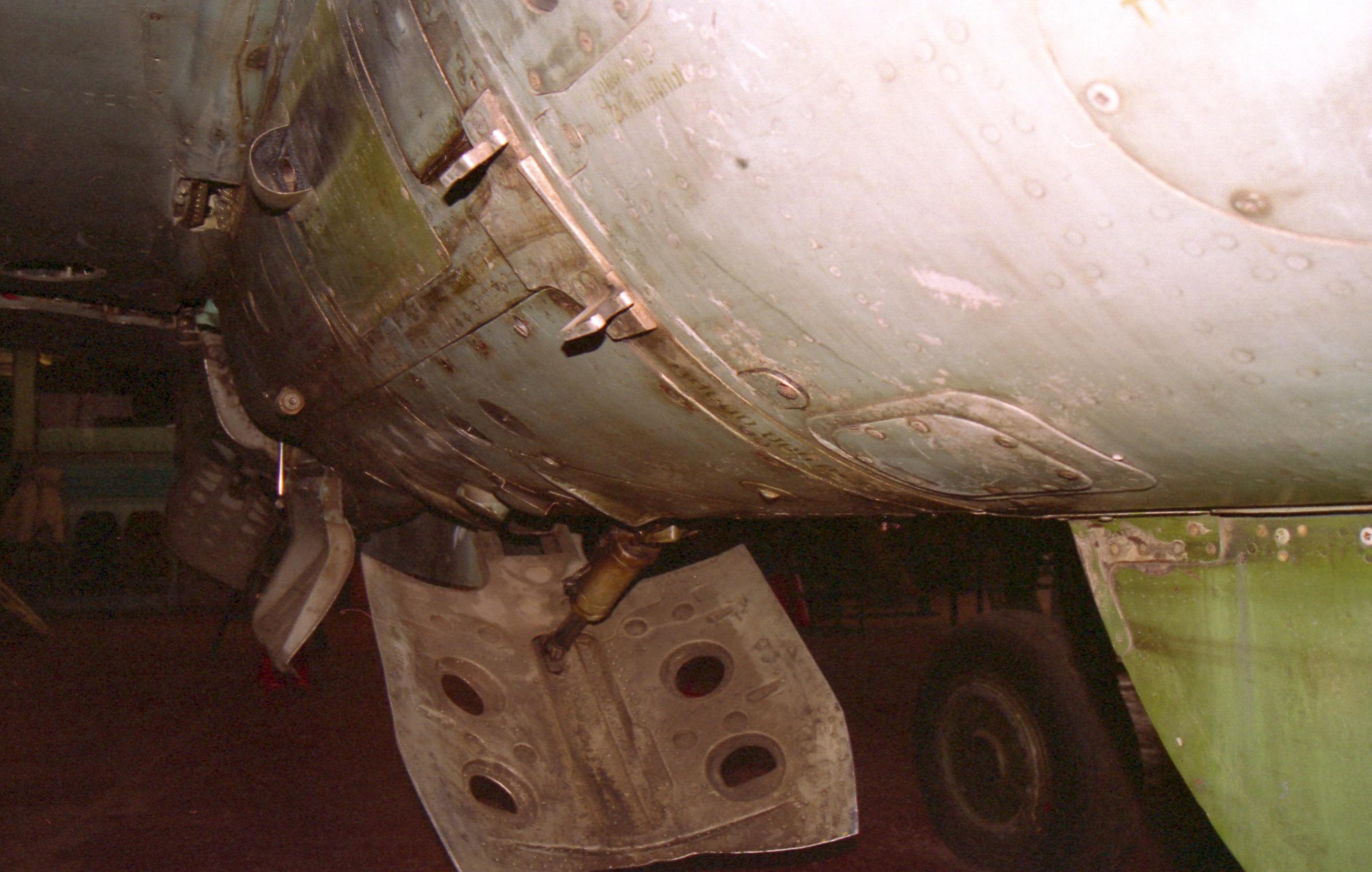

Вложение 55244 Вложение 55243 Вложение 55240 Вложение 55241 Вложение 55242
МиГ-21МФ ГАЗ
96014409 FD-28 Алжир, на хранении, день открытых дверей.
http://upload.dinhosting.fr/y/K/3/MiG_21_5.png
http://upload.dinhosting.fr/w/p/1/MiG_21_9.png
В описании РЭО с-та МиГ-21МФ косаемо РП-21 упоминается блок ЦД с последующими различными цифрами. Не мог бы кто нибудь прояснить, что это за блок?
Вложение 65125
Так лучше?
С ливийского ФБ. Вроде как модернизированный МФ (Египет?)
Там не было больше фотографий ?:confused:
