Вы микояновское оборудование для этих целей видели?)))Цитата:
Сообщение от Avia M
Самое технологичное из всего у них - автоклав. Остальное - столик (похожий на тенисный), цанговый нож и деревянный пуансон.
Вид для печати
Вы микояновское оборудование для этих целей видели?)))Цитата:
Сообщение от Avia M
Самое технологичное из всего у них - автоклав. Остальное - столик (похожий на тенисный), цанговый нож и деревянный пуансон.
Увы, не наблюдал. Получается догадки верны. Спасибо.Цитата:
Сообщение от Polikarpoff
Вот небольшой репортаж:Цитата:
Сообщение от Avia M
https://nplus1.ru/material/2015/08/24/migmig
https://bmpd.livejournal.com/1445996.html
Похоже сюда.

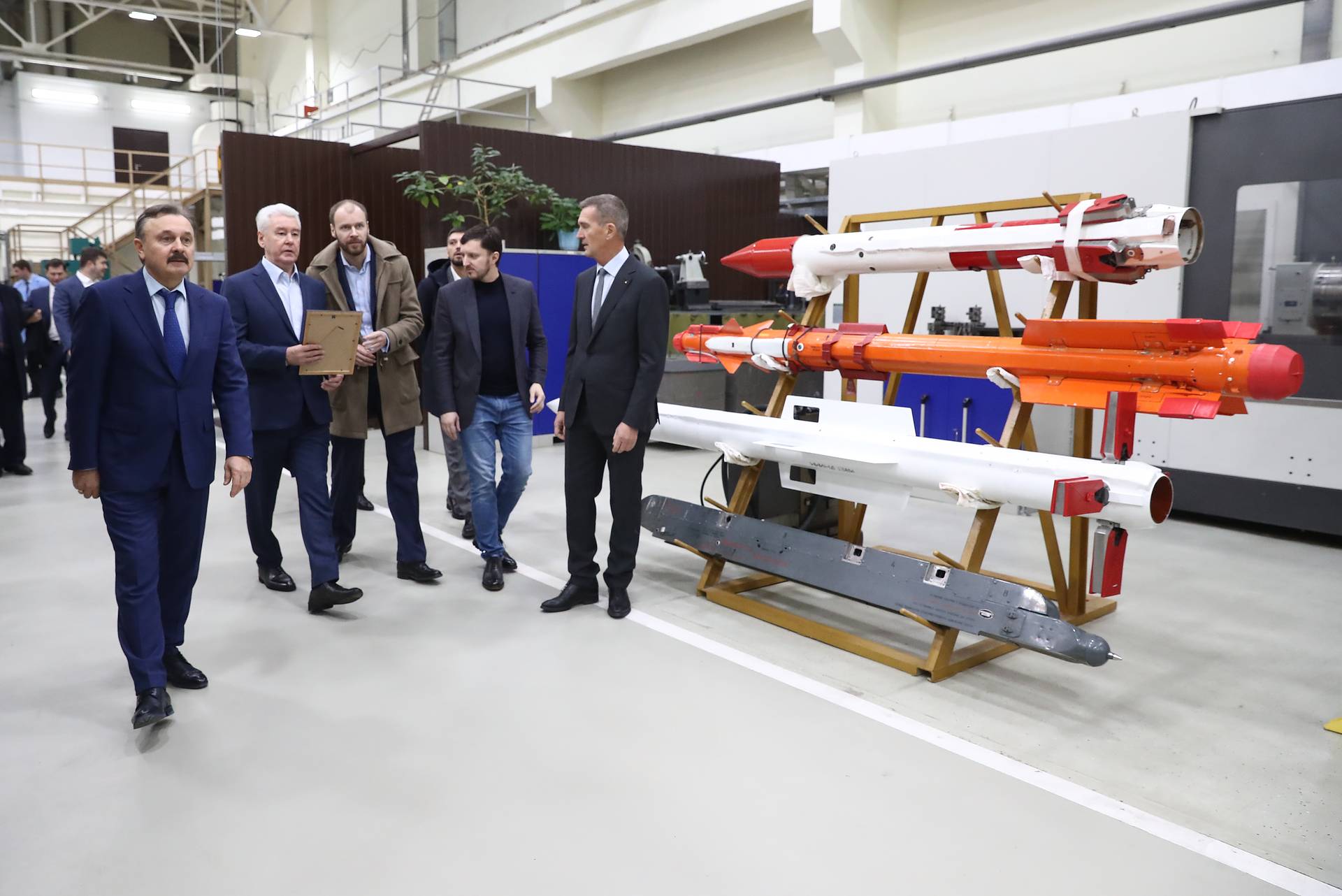

Вложение 95900Вложение 95901Вложение 95902Вложение 95903
Верхняя ракета - уменьшенная Р-77. Аналог американской CUDA, которая куда-то пропала.
В Р-77 зачем-то прорези в крыльях.
АКУ очевидно для 5го поколения. Сверху вниз:
Для РВВ-БД
Для маленькой, левый (УВКУ-50 - "изделие 50"?)
Для маленькой, универсальный
Нижний представлять не надо.
Два фото с ракетами: сверху внизЦитата:
Сообщение от Red307
1. "Уменьшанная Р-77" на самом деле это именно укороченная первая модификация, те изделие 170 (К-77, Р-77, РВВ-АЕ). Четко видно по форме обтекателей рулей и соплового блока. Почему-то лишена крыльев или они каким-то образом раскладываются? Непонятно. Более подробная фотка вид сбоку, лючек открыт, видна проводка.
2. Тут все ясно, это РВВ-МД
3. Это РВВ-СД или изделие 170-1. Но отсутствуют некоторые примелькавшиеся по фото мелочи типа деталек и маркировок, плюс эти вырезы в крыльях. Мб это макет или учебное изделие, типа показанной на фото с надписью "INERT"?
4. На первом фото выше РВВ-МД немного не в фокусе что за изделие?
Если мне линейка не врет, то длина получается примерно 2,4 метра, что на полтора метра меньше РВВ СД, а это примерно есть длина отсека двигателя, на схеме он под номером 4:
Вложение 96069
Зачем делать ракету (макет) без двигателя но с рулями? Скорей в ракете отсутствует БЧ и часть топлива. Hit-to-kill missile.Цитата:
Сообщение от Polikarpoff
Либо кто-то решил прикольнутся, и пустить дезу по инету. Собрали укороченную 170.
Если вспомнить сколько шума после репортажа наделала моделька МиГ-37....Цитата:
Сообщение от Red307
Все ракеты серии Р-77 сделаны "в одном кузове". Что за "укороченная первая модификация" - не понятно.
Третья ракета - очевидно макет 170-1. Обтекатель ГСН не радиопрозрачный.
Кстати РВВ-АЕ - "изделие 190".
АЕ - 3,6 метра, СД - 3,9. Размах крыльев и рулей тоже разный.Цитата:
Сообщение от Red307
Тут явно не 30см разница. Как посчитали выше - примерно полтора метра
Да, как раз отсек с двигателем, тот что с крылышками ;-)Цитата:
Сообщение от Red307
Кстати, как она без крыльев полетит-то? Чем стабилизировать-то в полете?
А как Дартеры и ASRAAM летают?
Зато поверхностное сопротивление ниже))
Но у них ест двигатель!Цитата:
Сообщение от Red307

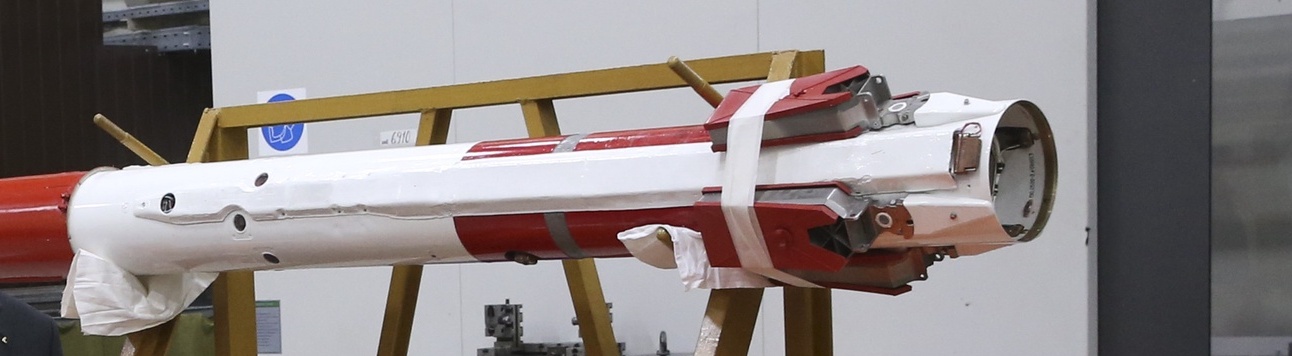

А тут и сопла нет:
Вложение 96071
Когда из АЕ делали СД, то уменьшили рули, но увеличили крылья.Цитата:
Сообщение от Red307
Сопла нет вот здесь
Вложение 96072
А на "коротышке" хоть видно, что не просто фанерный макет, а присутствуют какие-то внутренности.
Кстати, а где у 170 топливо, если двигатель занимает полтора метра?
Двигатель же твердотопливный...Цитата:
Сообщение от Red307
То есть его размер напрямую зависит от количества топлива. Может здесь не на 100км а на 20 шашка стоит.Цитата:
Сообщение от Polikarpoff
5-6, с натягом...Цитата:
Сообщение от Red307
Отсек перед рулями - красный. Либо экспериментальный, либо хз что.
Сейчас кстати есть тенденция сбивать, все что подлетает. Стрелять 170й по амрааму накладно, а таких можно в 2 раза больше взять.))
И дальности им не нужны. Вражеская ракета сама навстречу летит.
Либо грубые швы от сварки прикрыли)))Цитата:
Сообщение от Red307
