Фотографии авиационных приборов и оборудования.

[RA3DCS]

нет, не так!
это схема фотографирования ПАУ-473 снаружи экрана электронно-лучевой трубки РП-21 через полупрозрачный поляризованный регулятор яркости в тубусе и перископ ПАУ.
а ПАУ-486 фотографирует экран ЭЛТ изнутри!
обратите внимание на наклон оптической оси объектива прибора, и ещё больший угол наклона площадки экспонирования кассеты с плёнкой!

А с чего Вы взяли, что на МиГ-21БИС был ПАУ-486?
Там был ПАУ-473-3!

[GThomson]

А с чего Вы взяли, что на МиГ-21БИС был ПАУ-486?...

?
это взял г-н МиГ-25БМ, "...ПАУ-486 стоял на МиГ-21 БИС. Снимал экран радиолокационного прицела для объективного контроля." пост №125

[RA3DCS]

?
это взял г-н МиГ-25БМ, "...ПАУ-486 стоял на МиГ-21 БИС. Снимал экран радиолокационного прицела для объективного контроля." пост №125

Значит г-н МиГ-25БМ распространяет ложную информацию!

[Fencer]

Запоминающее устройство (ЗУ) радиостанции Р-863 позволяет осуществлять выбор в процессе полёта одной из 20 фиксированных частот, предварительно настроенных на земле.

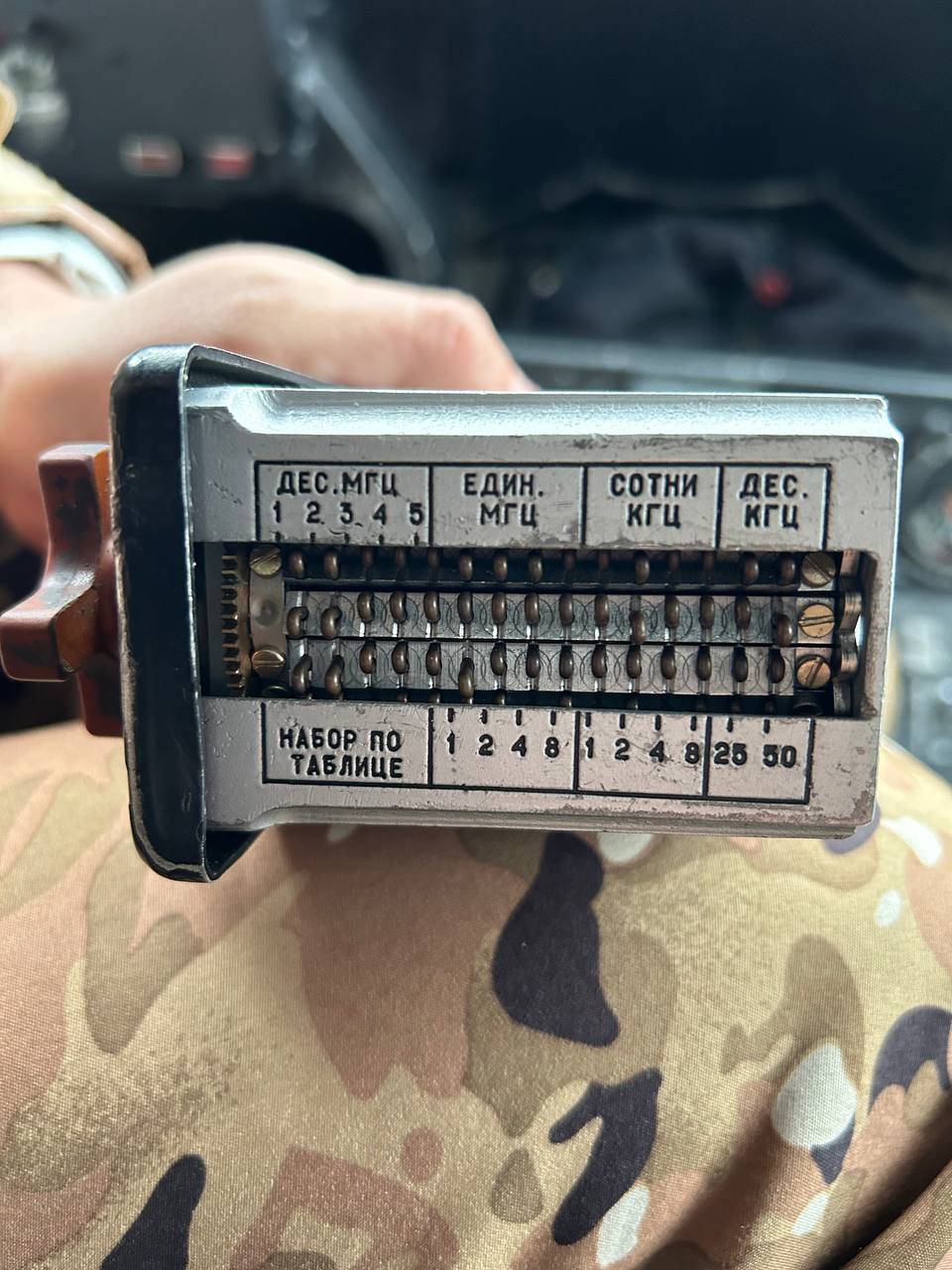

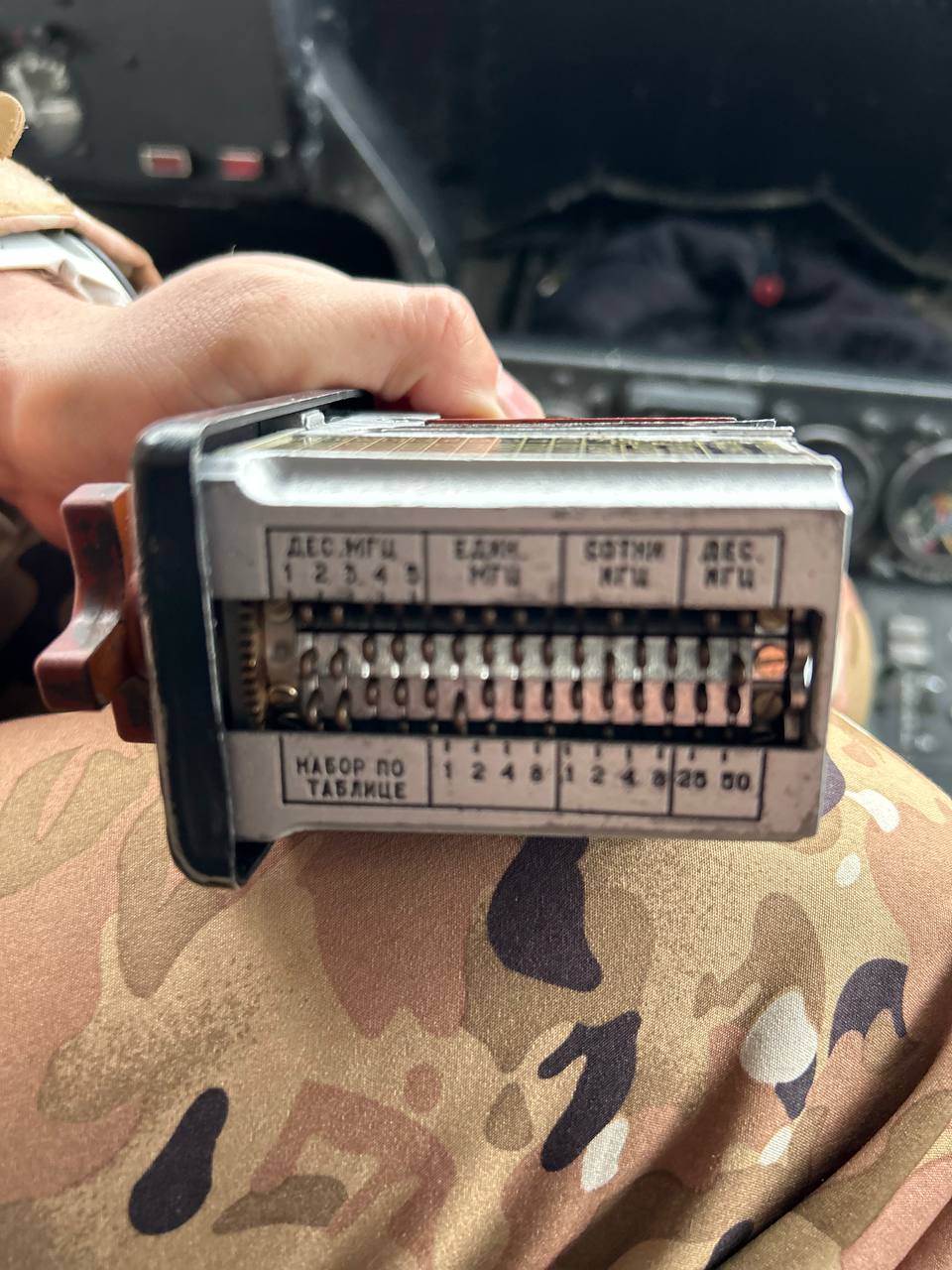

ЗУ имеет информационный щит с кодовыми комбинациями. Устройство рассчитано на 20 каналов с шагом сетки 125 кГц. Каждая комбинация толкателей соответствует конкретной частоте канала связи.

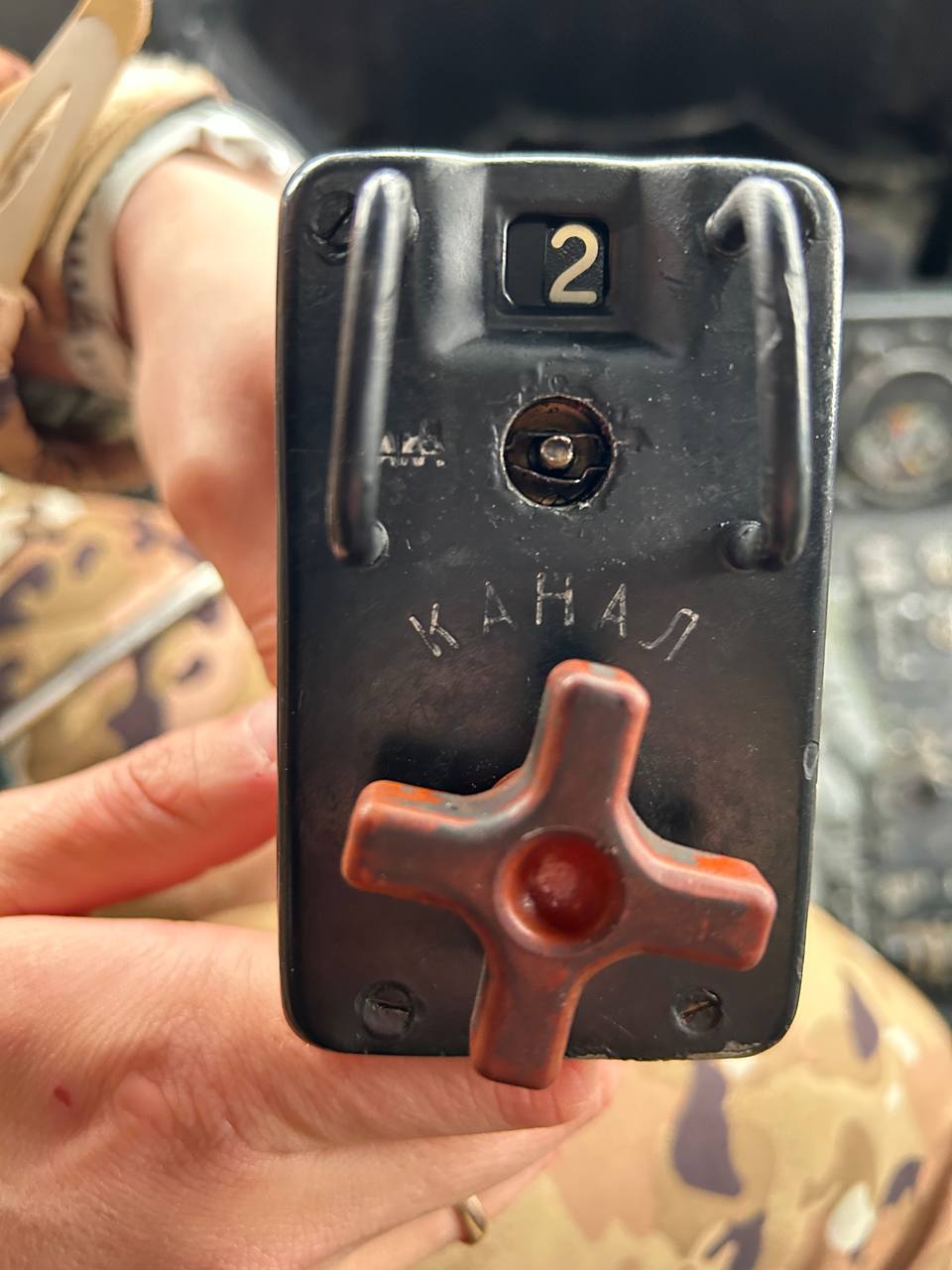

На запоминающем устройстве установлен переключатель «КАНАЛ», предназначенный для включения требуемого канала связи.
ЗУ.
Также радиостанция Р-863 позволяет с помощью наборного устройства (НУ) установить требуемую частоту связи. https://t.me/svvaul10/9962
