Сообщение от RA3DCS

Инструкция по снятию и установки поворотной части гребня. Ни слова про антенну и кабель питания!

---

Так это инструкция для СД-шников, а не РЭО-шников

Цитата:

---

Сообщение от FLOGGER

Интересно то, что я пока нигде не видел рисунка, где была бы нарисована антенна в подв. части гребня кроме чехов.

---

Антенна нарисована в РТЭ 23-12 книга III, см пост на стр. 5 этой ветки
Вложение 120799

Цитата:

---

Сообщение от FLOGGER

Говорят там антенна СО-69.

---

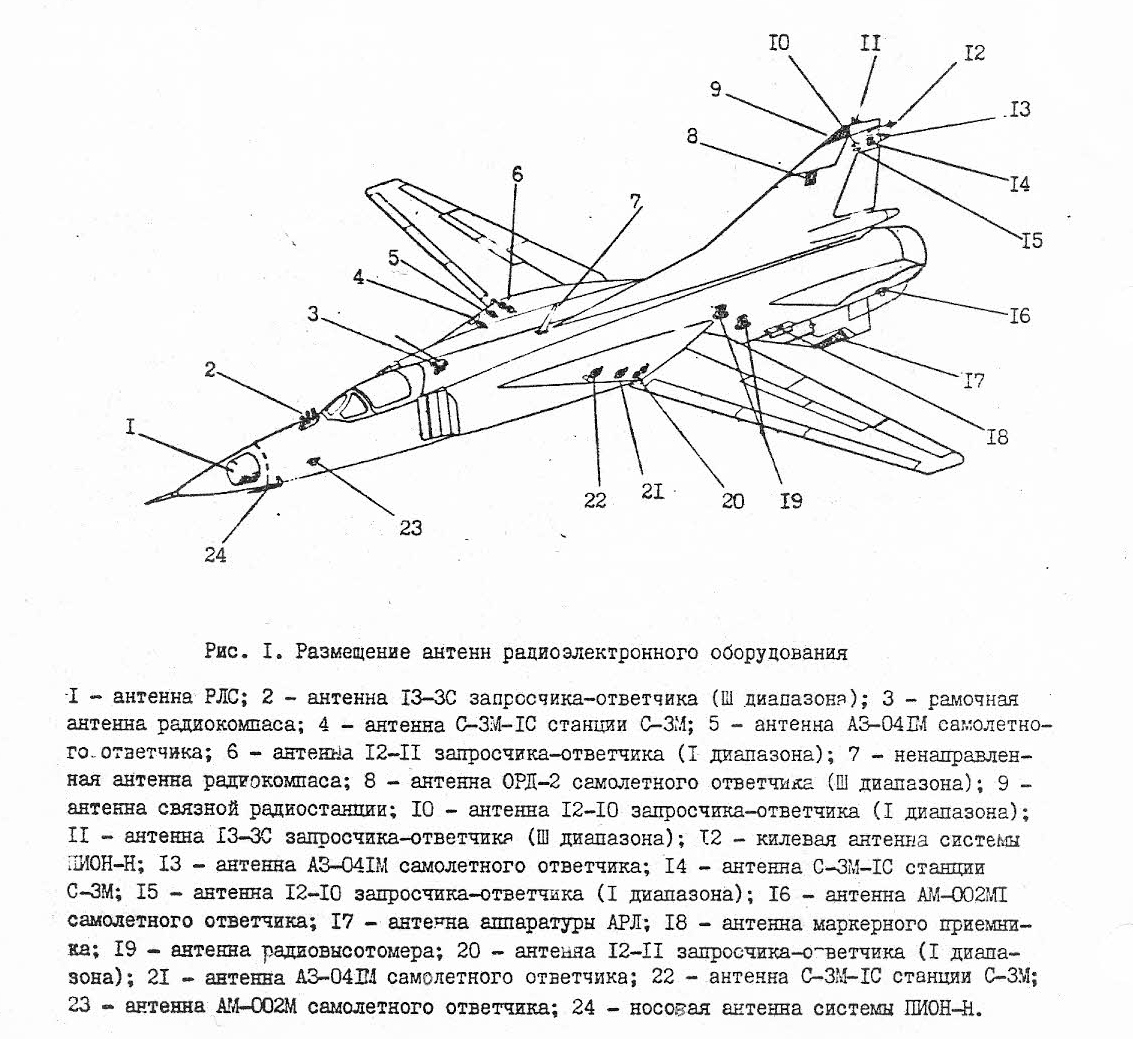

Да, антенна самолетного ответчика. Вот еще в этой картинке (из бюллетеня на 23-12А) отрисована антенна АРЛ в подвижной части гребня.
Вложение 120794

Цитата:

---

Сообщение от AndyK

Да, антенна самолетного ответчика. .

---

Похоже вот и она! Или что то из этой серии.

Цитата:

---

Сообщение от AndyK

Вот еще в этой картинке (из бюллетеня на 23-12А)

---

Что то я у себя такого бюллетеня не нашел! Где скачать можно?

Цитата:

---

Сообщение от AndyK

Так это инструкция для СД-шников, а не РЭО-шников

---

Правильно, но обычно пишут Для демонтажа коаксиального кабеля пригласить специалистов по РЭО.

Цитата:

---

Сообщение от RA3DCS

Похоже вот и она!

---

Только это наружная антенна (вот она на Су-25СМ), а на 23-ем получается в гребне.
Вложение 120810
Комплекст СО-69
Вложение 120809

Цитата:

---

Сообщение от RA3DCS

Правильно, но обычно пишут Для демонтажа коаксиального кабеля пригласить специалистов по РЭО.

---

Значит в даннос случае эта процедура прописана в РЭО-шных книгах.

Цитата:

---

Сообщение от AndyK

Только это наружная антенна (вот она на Су-25СМ), а на 23-ем в гребне.

---

Значит из этой серии.

Цитата:

---

Сообщение от RA3DCS

Похоже вот и она!

---

Нет, Саша, это антенна не нуждается в том, чтобы ее где-то прятать. Она ставится без проблем снаружи.

Цитата:

---

Сообщение от RA3DCS

Значит из этой серии.

---

Саша, это тоже наружная антенна. Она очень похожа на АМ-001, почти такая же. Я эту антенну множество раз и видел, и ставил снаружи ВС. Если они запихнули ее в заднюю неподвижную часть гребня, то да, может и она. Только зачем ее куда-то запихивать, не очень понятно.

Цитата:

---

Сообщение от RA3DCS

Значит из этой серии.

---

На картинке общего вида комплекта из ТО 1974 г. как раз в таком исполнении

Цитата:

---

Сообщение от RA3DCS

Что то я у себя такого бюллетеня не нашел! Где скачать можно?

---

Такая картинка есть в 23-12Б РТЭ кн.3 ч.1, стр.2.

Цитата:

---

Сообщение от FLOGGER

Такая картинка есть в 23-12Б РТЭ кн.3 ч.1, стр.2.

---

Да, только там антенны на самой картинке подписаны, а не пронумерованы и подписаны под :smile:

Тут вроде торчит кабель, а может просто проволока.

Не, на проволоку мало похоже, толстая. Скорее, действительно кабель. Но это, как я понимаю, передняя часть гребня, неподвижная. Скорее всего, это кабель антенны МРП.

Цитата:

---

Сообщение от FLOGGER

Не, на проволоку мало похоже, толстая. Скорее, действительно кабель. Но это, как я понимаю, передняя часть гребня, неподвижная. Скорее всего, это кабель антенны МРП.

---

Какая же это передняя часть, когда это задняя? И со снятым РПО :smile:
Вложение 120863

Цитата:

---

Сообщение от AndyK

Какая же это передняя часть, когда это задняя?

---

Точно, задняя. Что-то меня глюкнуло.:mad:

Кто знает, что за антенна?

Нет, не встречал.
