а что тут не понимать? прямым, под наклоном они его сделали. в оригинале вроде как выпуклый смотрится.Цитата:
Сообщение от Nazar
Да ладно, где Вы на модели, видите прямую линию по поверхности гаргрота, она наоборот вогнутая, а вот у оригинала более прямая.Цитата:
Сообщение от rotfront
Гаргрот низкий, как мне кажется, а с выпуклостью, вогнутостью все более менее нормально.
Вот гаргрот в оригинале, практически абсолютно прямой, с небольшим подъемом к фонарю
С ВЗ всё в порядке? Терзают меня смутные сомнения, касаемо профиля окон в анфас (наружные углы, верхняя и нижняя кромка). Ну и стойки основных шасси с сопутствующей механизацией - как-то не вполне.
А в остальном - неужто китайцы обманули наши ожидания и сделали-таки модель-копию? 8)
Рад за вас, за Гулливеров. Таким аппаратом разжились. Теперь будем лелеять надежду, что его в маленьком масштабе сделают. Можно даже без такого колличества вооружения.:wink:
ой, ну на работу торопился, перепутал слова, что тут такого? со всеми может случиться... а так правильно подметил - я это и имел ввиду.Цитата:
Сообщение от Nazar
:biggrin:Цитата:
Сообщение от MAX
"Говорим - Trumpeter,
подразумеваем - Stream.
Говорим - Stream,
подразумеваем - Trumpeter."
(Россия, 2010)
:biggrin:
Ну я же не знаю куда Вы торопитесь и что путаете.:wink:Цитата:
Сообщение от rotfront
пришла сегодня моделя =) чертежи отмасштабировал, буду вечерком вкладывать =)
Счастливчик, а к нам еще не пришла:frown:Цитата:
Сообщение от Kasatka
Сергей, кинь файлик с чертежиком отмасштабированным, если есть, просто я сво Злинек хоть убей, найти не могу.
я масштабировал на ксероксе. у меня чертежик в оригинале был.
Понял Сергей, бум искать.Цитата:
Сообщение от Kasatka
Купил модель 2 недели назад в Сиетле. Сопла чересчур рязбросаны, хотя ето самый кидающееся отличие модели от оригинала, его по моим "приценкам" можно будет исправить. Примерно на 4мм нужно сузить зад.
ну что.. поехали
чертежи увеличены до 48-го масштаба. Модель будет очень большая..
по длине и ширине в чертежи ложится идеально!
http://lh3.ggpht.com/_mqQjlpBZRHY/S5...4/IMG_5769.jpg

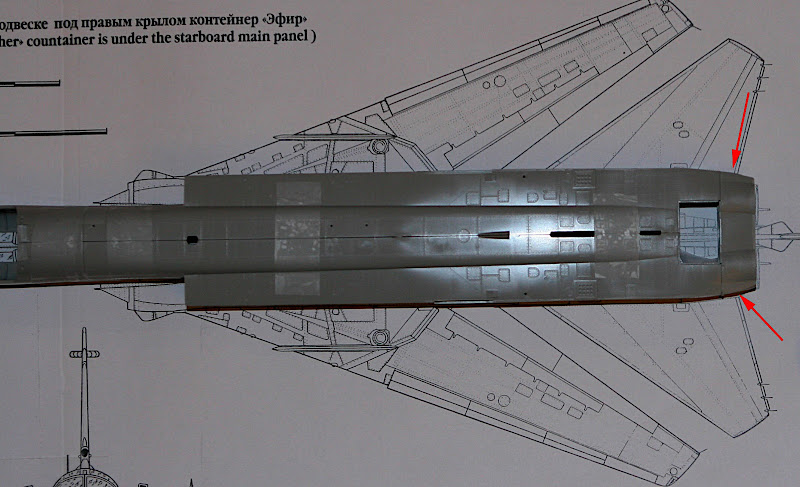

стрелками обозначены места, которые в модели сделаны неверно и влекут за собой слишком разбросанные в стороны сопла.
http://lh5.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5768.jpg
ширина по верху нормальная, но внизу радиус по профилю должен быть меньше и тогда "капоты" двигателей как бы сужаются. Но на модели, ширина по верху и по низу одинаковы, что ведет к тому, что сопла получаются разбросанными.

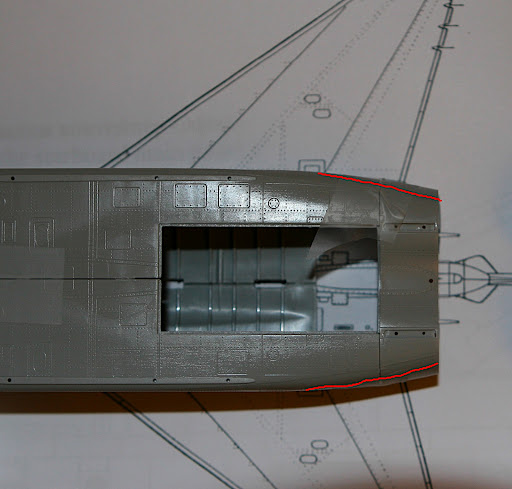

красным показано как должно быть
http://lh5.ggpht.com/_mqQjlpBZRHY/S5...2/IMG_5774.jpg
http://lh5.ggpht.com/_mqQjlpBZRHY/S5...6/IMG_5775.jpg
на следующих двух картинках видно что натворил Трумп с задницей модели.
http://lh6.ggpht.com/_mqQjlpBZRHY/S5...6/IMG_5776.jpg

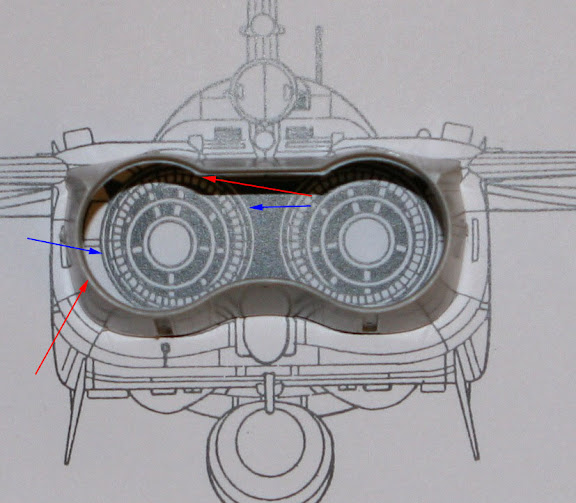

зеленые окружности показывают как должно быть, синие как у трумпетера. Разница очевидна. Радиусы одинаковые, но .....
Честно говоря, пока не знаю как это исправить без полной переделки задницы. Надо как то сжимать низ не убиваю радиус.
http://lh6.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5777.jpg
По идее... нужно ЗАНОВО все переделывать... как, пока не знаю.. =(( Или ждать корректирующие наборы
Киль.. ниже чем нужно на 5мм, излом не в том месте, ВЗ шире.
http://lh5.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5766.jpg
стабилизаторы - законцовка неверная, неверная стреловидность по задней кромке
http://lh4.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5767.jpg
крыло
размах - ОК. На мой взгляд - слегка шире у законцовки и у корня, предкрылок слегка короче.
http://lh6.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5770.jpg
Эта деталь также неверна. Она больше по площади в задней части, показаны стрелками.
http://lh6.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5771.jpg
примерно на столько больше......(показано пунктиром)
http://lh4.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5772.jpg
Козырек фонаря слишком широкий в передней части.
http://lh5.ggpht.com/_mqQjlpBZRHY/S5...0/IMG_5773.jpg
Ну вот пока такие изыскания....
Пока из самых проблемных мест я вижу задницу.. Думал, что будет не так все сложно..
Короче понятно, в общих чертах. Ничего особо тяжкого вроде нет, с попкой вопрос, я думаю, решить можно будет, путем изготовления новой задней части, начиная с оси стабилизатора.
Дождусь свою модель и сразу начну что-нибудь выдумывать.
А твои изыскания бы, в полноценную статью засунуть....:rolleyes:
А чертежи достоверные?Лучше сравнивать с фото
Антон, уже давно все сравнили http://scalemodels.ru/modules/forum/...=asc&&start=80Цитата:
Сообщение от Антон
http://s2.postimage.org/6Y5W9-a11240...9738e061ec.jpghttp://s2.postimage.org/6Y8qi-a11240...9738e061ec.jpg
- блин придется его таки брать. И если кто-то из афтермаркета производителей сделает ему новую жопу, то имхо будет вполне себе приемлемо. Потому что я конечно хочу камуфловый с мордою. :smile:Цитата:
Сообщение от Kasatka
