МиГ-21Бис, последняя серийная модификация.

Цитата:

---

Сообщение от osipov

А с антенн Л-150.102 (их по идеи должно быть 4 штуки) сигнал идет на волномеры Л-282 (наверно пара) , а от туда уже дешифрованный идет в центральный вычислитель ? И с него выход на индикатор в кабине.
.

---

Точно так!

Цитата:

---

Сообщение от osipov

То есть без него работать не будет сам ДА-200ПМ ?
СНЦ23 на 19 контактов разъем должен быть ?

---

Похоже, что так!

Цитата:

---

Сообщение от RA3DCS

Точно так!

---

А интерфейсы на МФИ или еще куда из СПО какие выходят ?

Где вообще антенны Л-150 на нем ставили в процессе модернизации ?
В смысле сколько на хвосте и где еще?
Чтобы понять диаграмму направленности и сектора обзора.

Цитата:

---

Сообщение от osipov

А интерфейсы на МФИ или еще куда из СПО какие выходят ?

---

Этого нам неизвестно!

Цитата:

---

Сообщение от osipov

Где вообще антенны Л-150 на нем ставили в процессе модернизации ?
В смысле сколько на хвосте и где еще?
Чтобы понять диаграмму направленности и сектора обзора.

---

На киле в обтекателях.

Цитата:

---

Сообщение от RA3DCS

На киле в обтекателях.

---

И все ?
А крыло и нижняя/верхняя полусферы ?

Цитата:

---

Сообщение от osipov

И все ?
А крыло и нижняя/верхняя полусферы ?

---

А разве этого недостаточно?
Антенны.
количество - 4:
тип - резонансные, спиральные;
поляризация - круговая;
коэффициент усиления, дБ - от -2 до +5;
диаграмма - полярная с боковыми лепестками и основными уровнями.

Цитата:

---

Сообщение от RA3DCS

А разве этого недостаточно?
Антенны.
количество - 4:
тип - резонансные, спиральные;
поляризация - круговая;
коэффициент усиления, дБ - от -2 до +5;
диаграмма - полярная с боковыми лепестками и основными уровнями.

---

Значит дальше двинулась конструкция от Л006 Береза.
А сколько проводов от антенн идут к волномерам ?
Есть какая структурная схема хоть ?

Цитата:

---

Сообщение от osipov

А сколько проводов от антенн идут к волномерам ?
Есть какая структурная схема хоть ?

---

От СПО-21 ничего нет! Есть от RWR "TARANG" (ASIEO) МиГ-21бис UPG. Там тоже четыре антенны.

Цитата:

---

Сообщение от RA3DCS

От СПО-21 ничего нет! Есть от RWR "TARANG" (ASIEO) МиГ-21бис UPG. Там тоже четыре антенны.

---

А кто разработчик той системы ? Не Омск ?

Цитата:

---

Сообщение от osipov

А кто разработчик той системы ? Не Омск ?

---

Станция предупреждения об облучении RWR «TARANG» фирмы ASIEO, система активных помех SPJ фирмы ASIEO.

А курсовертикаль из чего состояла ? ЗМС-3 , ИД-6 , ПШК-7 и еще какой-то блок с гироскопами ?
Она только для 21-93 была создана ?

Цитата:

---

Сообщение от osipov

А курсовертикаль из чего состояла ? ЗМС-3 , ИД-6 , ПШК-7 и еще какой-то блок с гироскопами ?

---

Называлась аппаратура измерения вертикали и азимута ИВА. Курсовертикаль изд. 820М. Рама монтажная РМ-04(в) с вентилятором. "Авионика" г. Раменское.
Базовая система формирования курса БСФК-6, Блок гиромагнитного курса БГМК-6 серия 1. Рама РМ-043. РПЗ г. Раменское.

Цитата:

---

Сообщение от osipov

Значит дальше двинулась конструкция от Л006 Береза.
А сколько проводов от антенн идут к волномерам ?
Есть какая структурная схема хоть ?

---

набор антенн тот же, что и у "Берёзы".
новые канальные усилители-детекторы и вычислитель.
в полной комплектации - четырёх лучевые антенны в каждом квадранте и дисковые верхняя-нижняя ПС.
"для бедных", МиГ-21 - четыре широкоугольные ("яйца") на квадрант, верх-низ - по желанию...

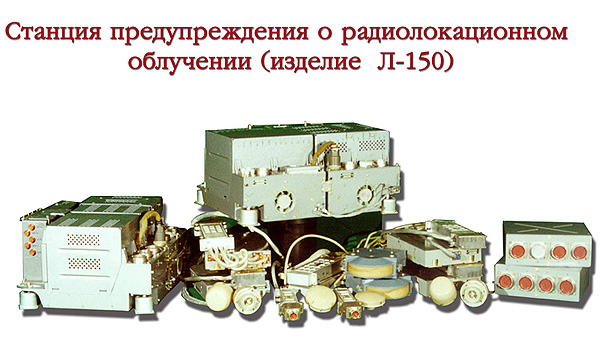

Вложение 105862

Цитата:

---

Сообщение от GThomson

набор антенн тот же, что и у "Берёзы".
новые канальные усилители-детекторы и вычислитель.
в полной комплектации - четырёх лучевые антенны в каждом квадранте и дисковые верхняя-нижняя ПС.
"для бедных", МиГ-21 - четыре широкоугольные ("яйца") на квадрант, верх-низ - по желанию...
Вложение 105862

---

Так "для бедных" и в Су-25Т сделанных в Тбилиси была подобная конструкция примерно.
Или там просто упростили систему выходит ? Индикатора нет, на ИТ-23М как-то выходит.
Но смотреть картинку со "Шквала" и круг с "Пастели одновременно не выйдет...

Цитата:

---

Сообщение от RA3DCS

Называлась аппаратура измерения вертикали и азимута ИВА. Курсовертикаль изд. 820М. Рама монтажная РМ-04(в) с вентилятором. "Авионика" г. Раменское.
Базовая система формирования курса БСВК-6, Блок гиромагнитного курса БГМК-6 серия 1. Рама РМ-043. РПЗ г. Раменское.

---

Ну ЗМС-3 и ПШК-7 стоят на панели ведь ?

Цитата:

---

Сообщение от osipov

Ну ЗМС-3 и ПШК-7 стоят на панели ведь ?

---

Они тоже есть!

Цитата:

---

Сообщение от RA3DCS

Они тоже есть!

---

Так они с ИКВ как-то сопрягаются ? Из состава какой аппаратуры они идут ?

Цитата:

---

Сообщение от osipov

Так они с ИКВ как-то сопрягаются ? Из состава какой аппаратуры они идут ?

---

ПШК-7 с ИВА, ИД-6 и ЗМС-3 с БСФК-6.
