МиГ-23 и его вооружение.

Цитата:

---

Сообщение от FLOGGER

А что вот это белое "окошко", что стрелкой я пометил на правом снимке, не знаешь? Оно на левой, и на правой ПУ находится на одном месте, с левой стороны.

---

Привет Валера! С наступающим! Это Рупоры волновода. На АПУ-23М1 они с обоих сторон. Предназначен для направлений передачи электромагнитной энергии от РЛС к антенне прямого сигнала изделия с радиолокационной головкой самонаведения.

В свое время mrdetonator эту тему поднимал.

Вот Саш, спасибо. Особенно за фото, коллаж, точнее. А где поднимал, в этой ветке? Я помню, что разговор, вроде, был, но не нашел. Сейчас уже не очень актуально, но интересно все равно.

Цитата:

---

Сообщение от FLOGGER

А где поднимал, в этой ветке? Я помню, что разговор, вроде, был, но не нашел. Сейчас уже не очень актуально, но интересно все равно.

---

http://forums.airforce.ru/matchast/2...u-mig-23-a-10/

Спасибо, Саша, посмотрю там.

Цитата:

---

Сообщение от mrdetonator

Совершенно верно, но интересно есть что на експорт для стран Варшавского договора выпускали установку с обозначением АПУ-23М1-Е с единственным волноводом. Например первые Миг-23МЛ которые мы получили в 1981 имеели только АПУ-23М1-Е. Самолеты Миг-23МЛ поздних серий (поставка 1983) были уже оснащены более совершеной версии установки АПУ-23М1, но у нас ракеты Р-24Р никогда небыли использованы.
.

---

Судя по вклейкам в описания ракеты Р-24Р и Р-24Т на изделиях 23-12А и изделиях 23-12Б появились с мая 1983 года. А так же неуправляемый С-8М калибра 80 мм.

Подскажите, кто в курсе, стекло на ГСН и должно быть такого цвета или, все-таки, должно быть прозрачное?
Вложение 121076

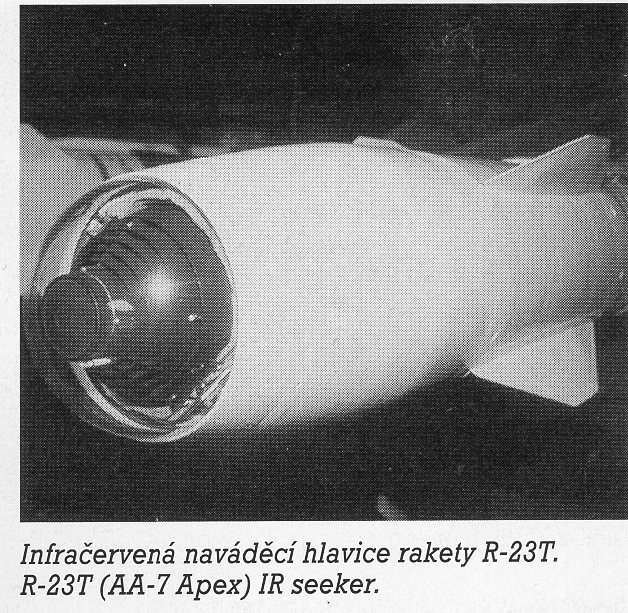

Вот ТГСН Р-23.
Вложение 121251

Рисунок из книги Сергея Бурдина. Почему то Дельта оказалась на левой точке подфюзеляжной подвески. И ракет Р-73 нет на крыльевых точках подвески?
Понятно, что опечатка, но хотелось бы, чтобы все нормально было!

Сергей, тут конечно Вы правы, в строевых частях разумеется не использовали все варианты возможных подвесок. Тем более, что изначально ракеты Р-73 были временно запрещены к применению, (вероятно из за проблем с устойчивой работой двигателя при пуске ракет).
Однако варианты подвесок Р-73 на крыльевые держатели есть в инструкции летчику!
