Сегодня держал в руках обтекатели его пушек, с внутренней стороны нанесён от руки кистью то-же серийный номер
Вид для печати
Сегодня держал в руках обтекатели его пушек, с внутренней стороны нанесён от руки кистью то-же серийный номер
Посмотрел внимательно у МиГ-19С часть серий были длинные, серия 07 была по 99 или 100.
Согласно планам, Польша должна была купить более 144 самолетов Mig-19
Mig-19PM 1102 Vyskov Вложение 83601
Просить о помощи найти заводского номера. Я прочитал всю тему, нашел некоторые инструкции. Но на этих самолетах убрано шасси. Как я могу з/н найти? Предположим, у меня есть лестница :cool:.
Вложение 85490
Вложение 85491
Только внутри фюзеляжа можно посмотреть http://www.oldwings.nl/st/cn_explanation_location.pdfЦитата:
Сообщение от sovietjet
Куда точно внутри? ПДФ не показывает...Цитата:
Сообщение от Fencer
Да - там об МиГ-19 не написано...Цитата:
Сообщение от sovietjet
Полагаю, без демонтажа деталей не обойтись...Цитата:
Сообщение от sovietjet
http://forums.airforce.ru/attachment...746345-19.jpg/
Перекраска в условиях АРЗ, качество со временем...Вложение 89614Цитата:
Сообщение от Mister Z
Выглядит так... Вложение 90394Цитата:
Сообщение от Avia M
Саваслейка. Музей. Вложение 90409

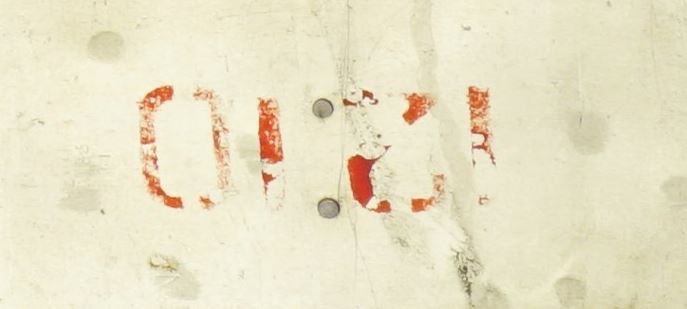

Передан в музей парка "Патриот". Вложение 90410Вложение 90411Вложение 90412
Вот еще один с такими же необычными пилонамиВложение 97707
А что в них необычного? Давно известный вариант.

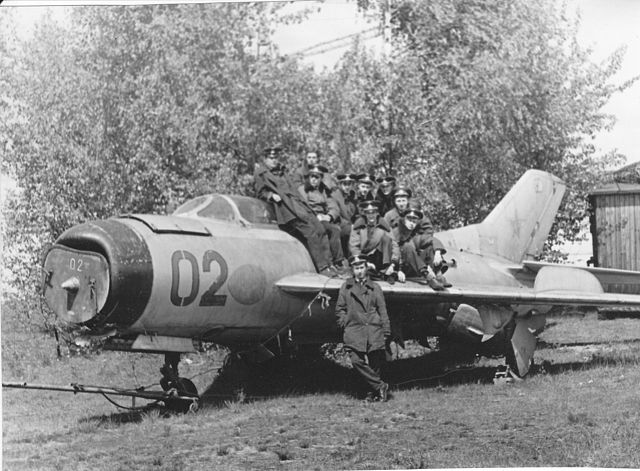

МиГ-19ПМ №02 на учебном аэродроме в Рижском КИИ ГА, 70-е годы.
Вложение 97741 Вложение 97742 Вложение 97743 Вложение 97744
В 1975 г. доклад о успешной "разборке" машины?Цитата:
Сообщение от ПСП
А это не "ПМ"? У "П", по идее, должны быть пушки, а у этого их нет.Цитата:
Сообщение от ПСП
Если внимательно присмотреться, то можно классифицировать эту машину как МиГ-19ПУ. Пушки вероятней всего сняли перед передачей самолёта в институт.Цитата:
Сообщение от ПСП
Это фотографии уже третьего МиГ-19ПУ из четырёх построенных на заводе № 21. Ещё один установлен в качестве памятника, борт № 23. Третий, тоже № 02, с восемью звёздочками на правом борту - похоже попал в пионерлагерь.

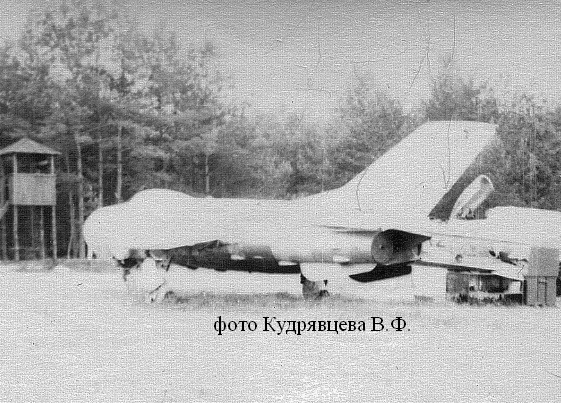

Может этот МиГ-19ПУ был всё-таки не в Рижском КИИ ГА, а в Рижском ВВАИУ им. Я.Алксниса?
Вложение 98069
https://rvvaiu.ru/home/photoalbum/1243
Либо там была четвёртая машина.
Борт № 23 был когда-то установлен в качестве памятника в Егорьевском АТУ ГА
Вложение 98079Вложение 98080Вложение 98081

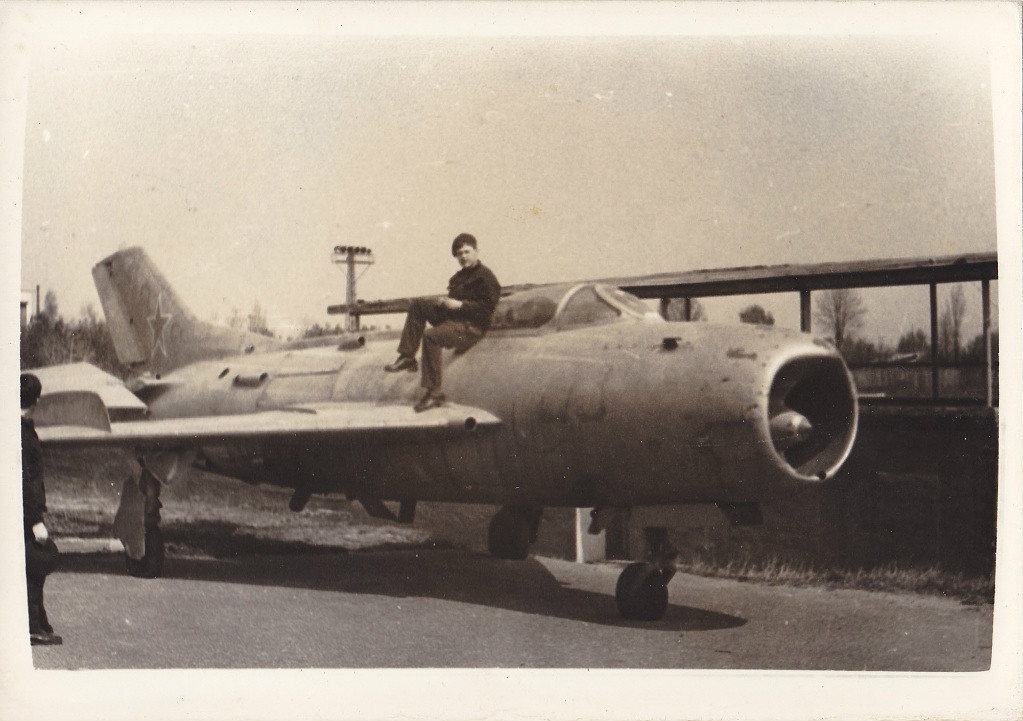

До установки в качестве памятника егорьевский МиГ-19ПУ был с бортовым № 03Цитата:
Сообщение от Migarius
Вложение 98082
Скорее всего да, потому что в ангаре висит фотография самого Алксниса.Цитата:
Сообщение от Migarius
А какой же ускоритель и как собирались подвешивать на него? Эх, были бы фото снизу... Интересно было бы посмотреть.
Насчет пушек не знаю, уж больно гладко там все заделано. Обычно просто пушку вытаскивали, а обтекатель оставался.
Два контракиля это характерно для 19ПУ, да?
В каком смысле условная и причем здесь МИГ-19?

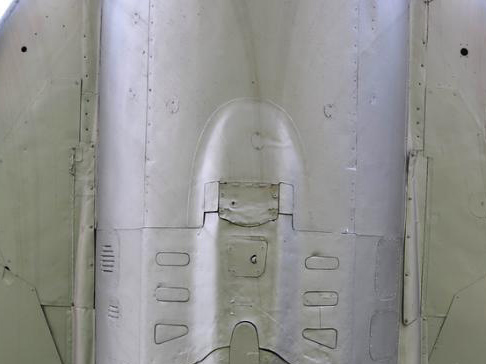

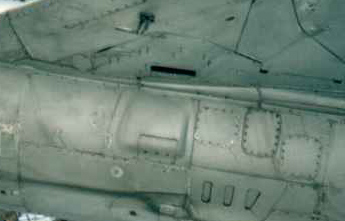

Вопрос такой появился. может, кто знает, в чем дело? Вот два фото одного и того же места на МИГ-19-х. На одном самолете есть некий обтекатель, это МИГ-19С, (с обеих сторон) с 4 отверстиями снизу, а на другом его нет, это МИГ-19ПМ. Эта штука есть на всех МИГ-19 КРОМЕ ПМ. На простом есть, на "С" есть, на "П" есть, а на "ПМ" нет. Кто знает, что там стояло и почему исчезло? Кто-то может ответить?
Вложение 100247
Вложение 100246
Звеньесборники там.Цитата:
Сообщение от FLOGGER
falanga , спасибо большущее! Не знал. А откуда знаете, есть техописание?
P.S.Очень вовремя подсказали.

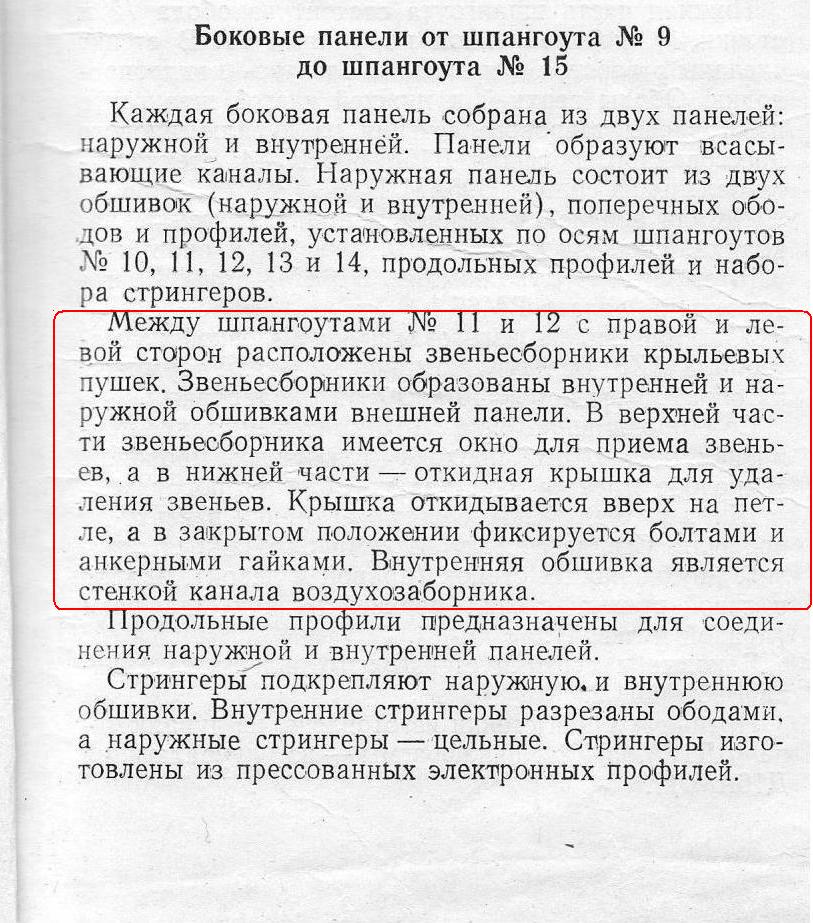

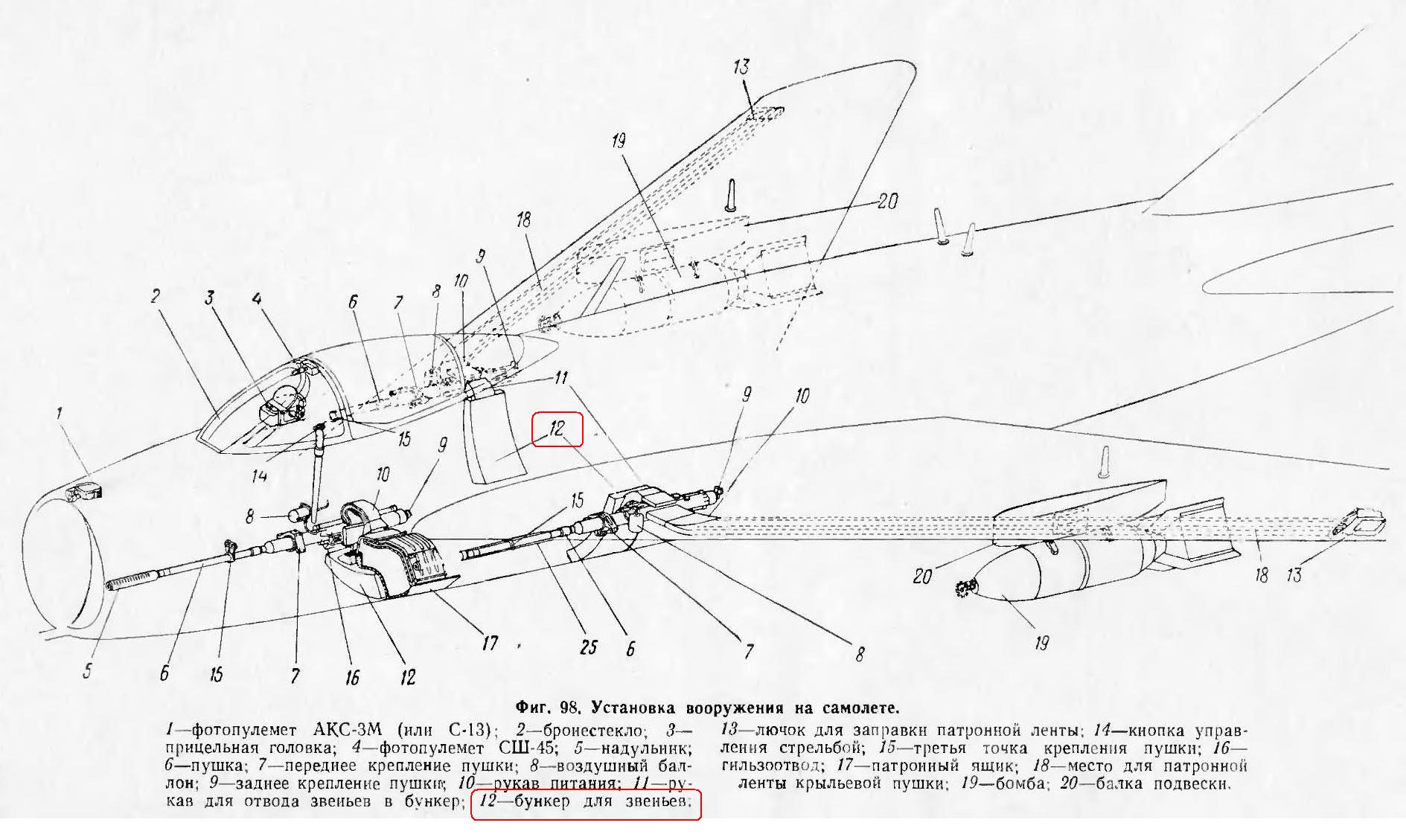

ТО, неполное, по интересующему вопросу вот такие сканы...Цитата:
Сообщение от FLOGGER
Вложение 100258Вложение 100259Вложение 100260
falanga , огромное спасибо за эти странички!
P.S. Это на простой МИГ-19 описание?
1 стр. - ТО МиГ-19С/СВЦитата:
Сообщение от FLOGGER
2 и 3 стр. - ТО МиГ-19
